Jeden panel do ścianki, biurka, ściany i sufitu
Panele akustyczne Zen to włoski system z opatentowanym panelem SoundShaper®: przegrody wolnostojące, ekrany na biurko, panele ścienne i sufitowe w jednej stylistyce. Do tego rodzina paneli dekoracyjnych — kwadratowe, okrągłe, Tangram i z nadrukiem.
4
zastosowania jednego panelu: podłoga, biurko, ściana, sufit
28
rozmiarów panelu SoundShaper — od 400 × 600 do 1200 × 1800 mm
100%
dźwięku pochłoniętego przy 1000 Hz — badanie w komorze pogłosowej
B-s2,d0
klasa reakcji na ogień według EN 13501-1
W skrócie

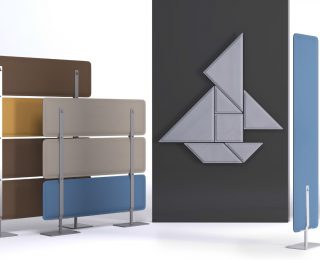

Zen nie wymaga osobnych produktów do każdego zadania. Ten sam panel SoundShaper® staje na podłodze jako przegroda, mocuje się do biurka jako ekran, wisi na ścianie albo pod sufitem. Zmienia się tylko uchwyt. Dzięki temu biuro, w którym akustykę trzeba poprawić na kilku poziomach naraz, wygląda spójnie — i można je przearanżować bez wymiany paneli.
Podłoga
Przegrody wolnostojące
Granica strefy, osłona przy stanowisku, wnęka do rozmowy.
Biurko
Ekrany nabiurkowe
Z przodu i z boku blatu, także przy biurkach bench.
Ściana
Panele ścienne
Pojedynczo albo w kompozycjach z kilku rozmiarów i kolorów.
Sufit
Panele sufitowe
Poziomo, pionowo jako baffle albo pod kątem 30°.
Panel SoundShaper® składa się z dwóch mat z włókna poliestrowego z recyklingu, każda o grubości 30 mm i gramaturze 1400 g/m². Między nimi Steelbox umieścił niepalny wkład o strukturze plastra miodu, który zajmuje do połowy powierzchni panelu. Wypełnione powietrzem komórki pomagają wygaszać energię dźwięku — to rozwiązanie jest opatentowane.
Krawędzie są cięte laserem, a całość obszyta elastyczną tkaniną Trevira CS, która jest trudnopalna z natury włókna, a nie dzięki dodatkowej impregnacji. Na powierzchni widać charakterystyczne, niewielkie wgłębienia — także one poprawiają pochłanianie.

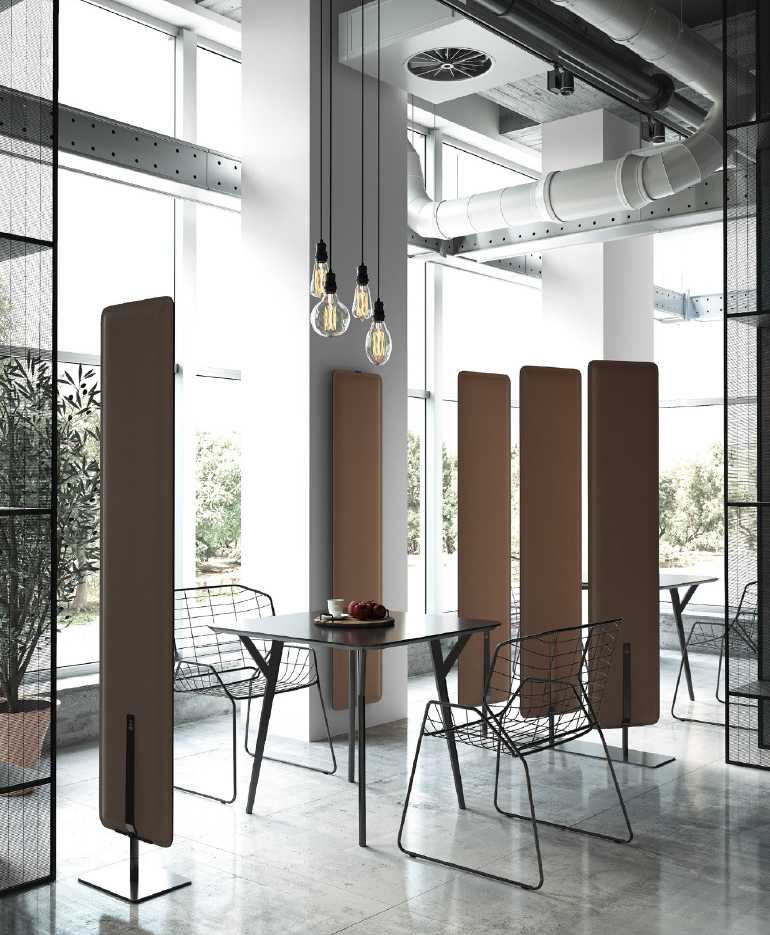

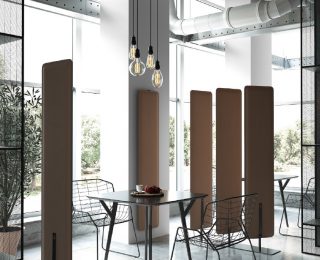

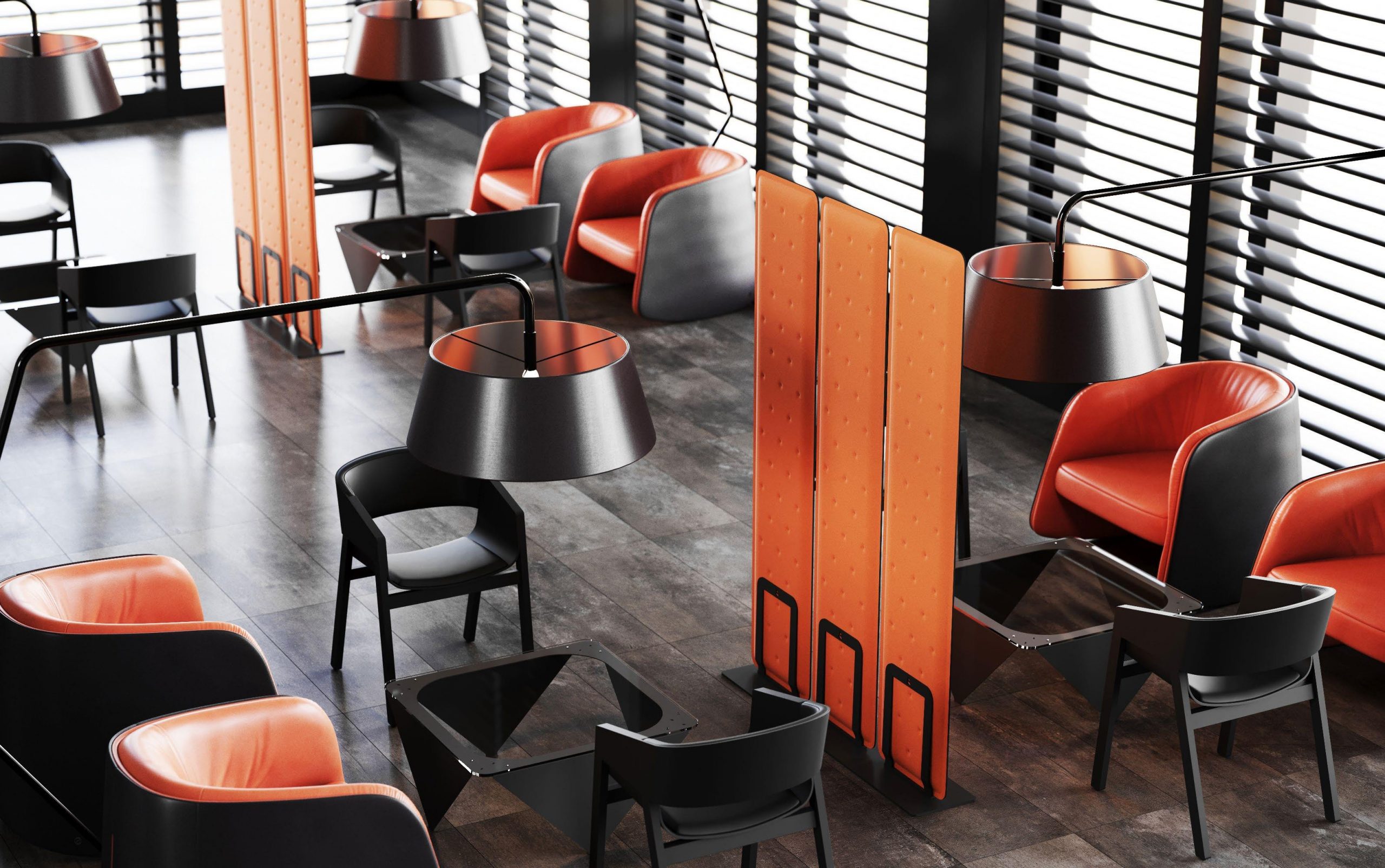

Panel wsuwa się w stalową podstawę i dociska bez śrub, więc ściankę ustawia się w kilka minut. Podstawa pionowa występuje w wersji stałej i na kółkach, obraca się o 360° i utrzyma nawet największy panel 1200 × 1800 mm. Wersja przyścienna pozwala postawić przegrodę tuż przy ścianie, a podstawa łukowa — wydzielić półokrągłą strefę oczekiwania. Łącznik między panelami zamyka szczeliny w dłuższych ciągach.
Podstawa pozioma mieści 3 lub 4 panele o wysokości 400 mm ułożone jeden nad drugim. Jeździ na kółkach i można do niej przypiąć akcesoria biurowe — sprawdza się jako mobilna ścianka między zespołami. Przegrody pionowe przeszły test stateczności według EN 1023-3 w laboratorium Cosmob. Jak dobrać wysokość i ustawienie ścianek w open space, opisujemy na stronie przegrody akustyczne do biura.
Ekran Zen mocuje się z przodu lub z boku blatu, na biurkach pojedynczych i w układzie bench. Zaciski pozwalają zamontować panel bez wiercenia w blacie; jest też podstawa, na której ekran po prostu stoi. Dla lepszego efektu producent zaleca z przodu biurka panel o wysokości 600 mm.
Na górnej krawędzi ekranu zawiesza się akcesoria: uchwyt na tablet i telefon, przybornik, półkę na dokumenty, doniczkę, wieszak na ubranie, haczyk na torbę i uchwyt na monitor. Opatentowany profil pozwala zawiesić je po obu stronach panelu na tej samej wysokości, więc obie osoby przy wspólnym ekranie mają tyle samo miejsca.

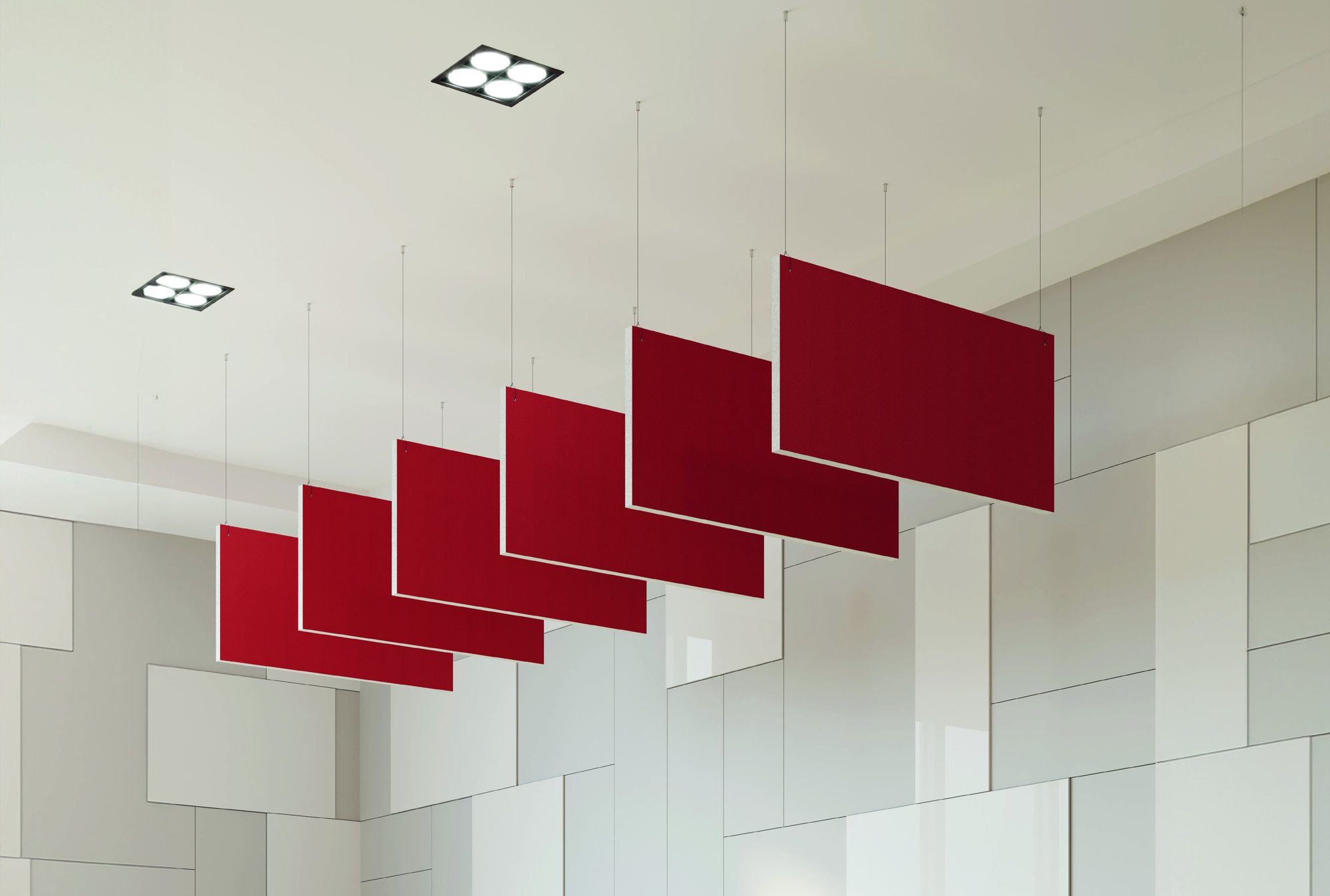

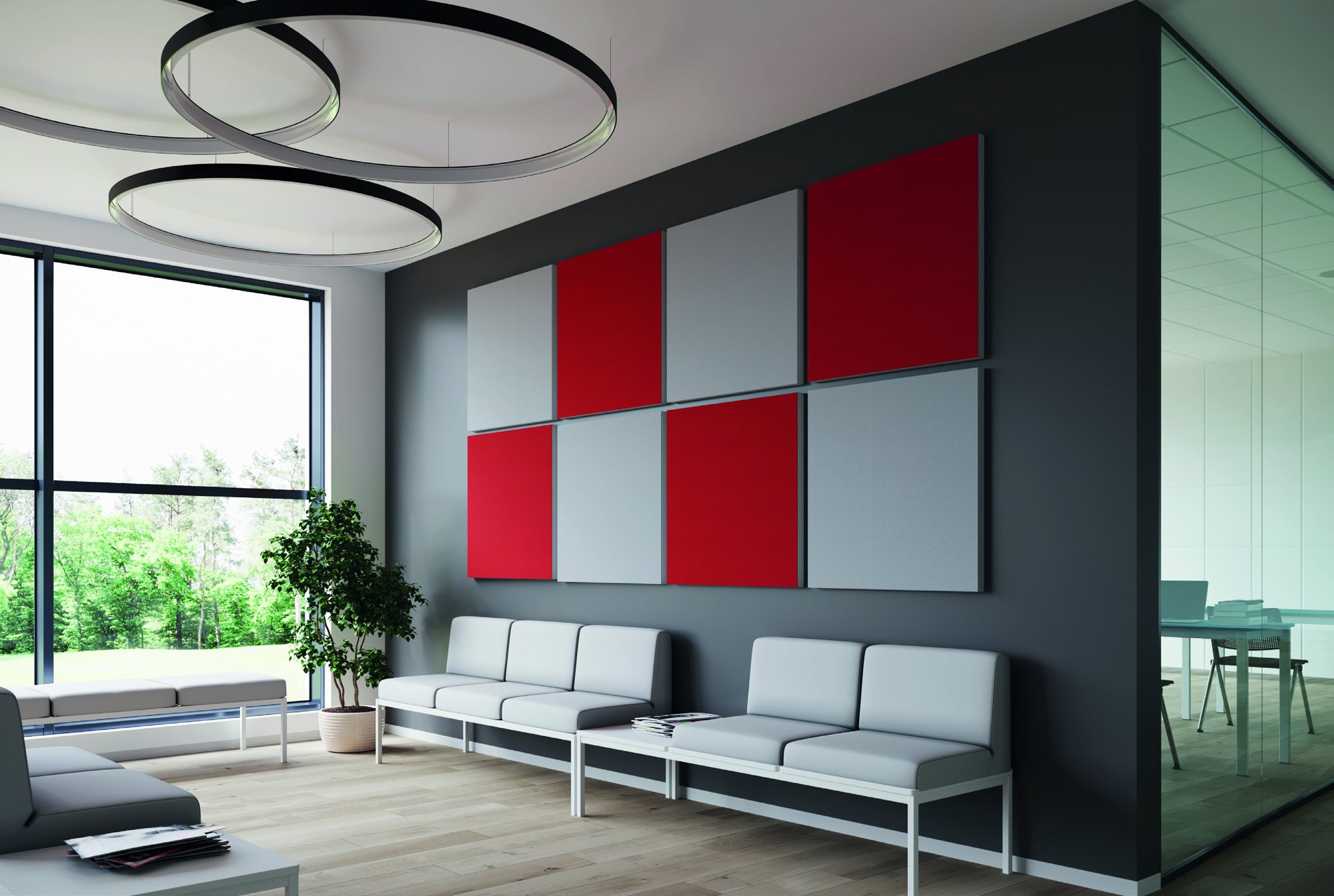

Na ścianie panele mocuje się na stalowych uchwytach, ramach do kilku paneli, rzepach albo magnesach z płytką samoprzylepną — także na szkle. Pod sufitem wiszą na stalowych linkach poziomo, pionowo jako baffle, w kompozycjach mieszanych albo pod kątem 30°. Systemy zawieszeń mają homologację CE według EN 13964.
Panele zawieszone pionowo pracują obiema stronami. Od czego zacząć wyciszanie biura — od ścian czy od sufitu — wyjaśniamy w poradniku panele akustyczne ścienne czy sufitowe.
Panel SoundShaper® występuje też z oświetleniem LED — z listwą świetlną albo dwoma reflektorami — w długościach 1400 i 1800 mm. Tam, gdzie pod sufitem brakuje miejsca na osobne lampy i panele, jeden element robi obie rzeczy.

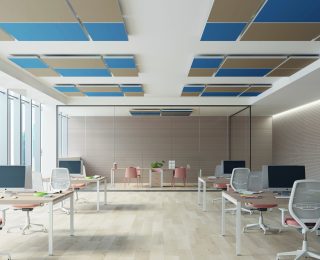

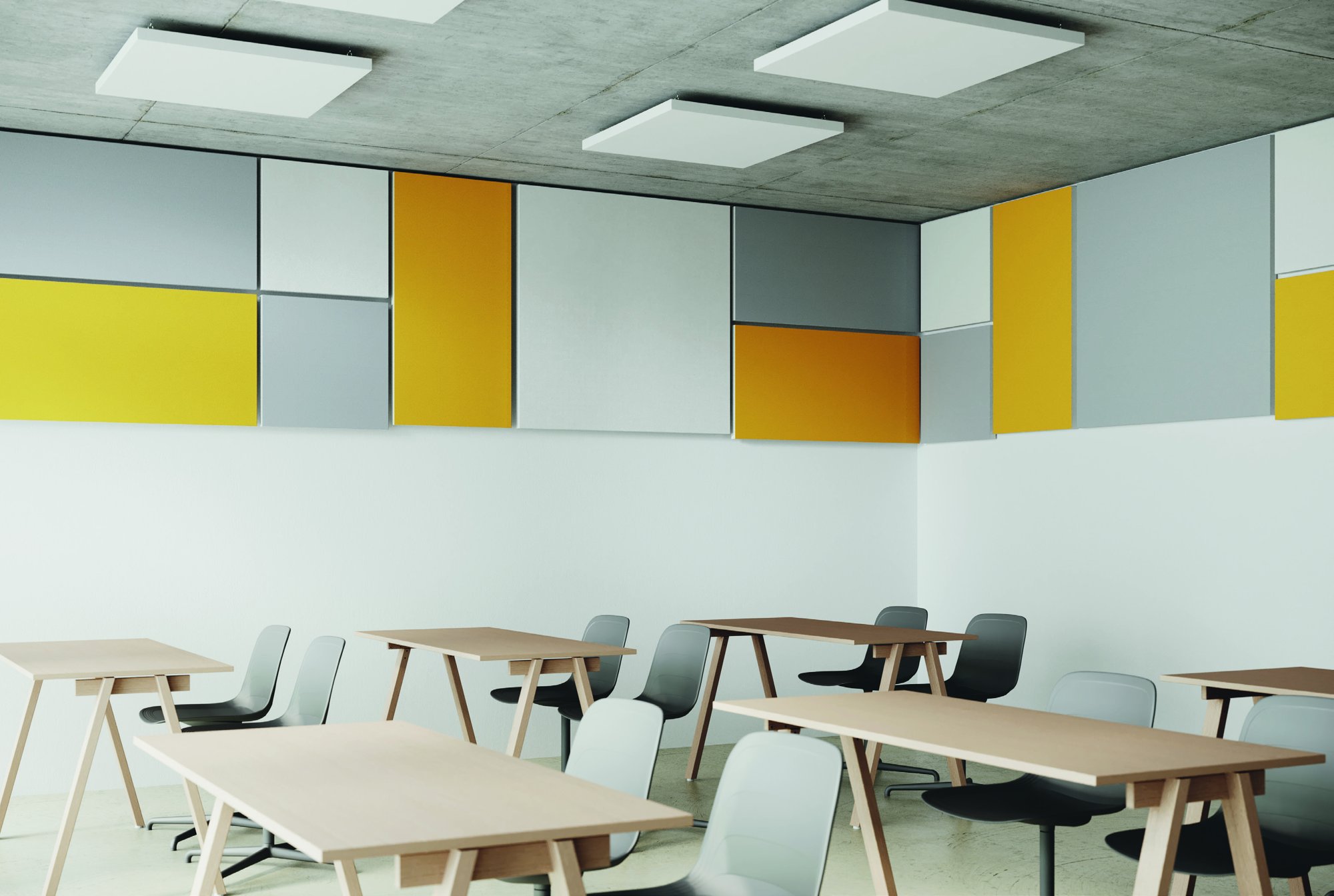

Oprócz dwustronnego SoundShapera rodzina Zen obejmuje panele jednostronne do ścian i sufitów. Są obszyte tkaniną z jednej strony, a od spodu mają czarną tkaninę do mocowania na rzep.

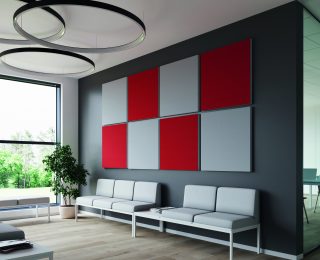

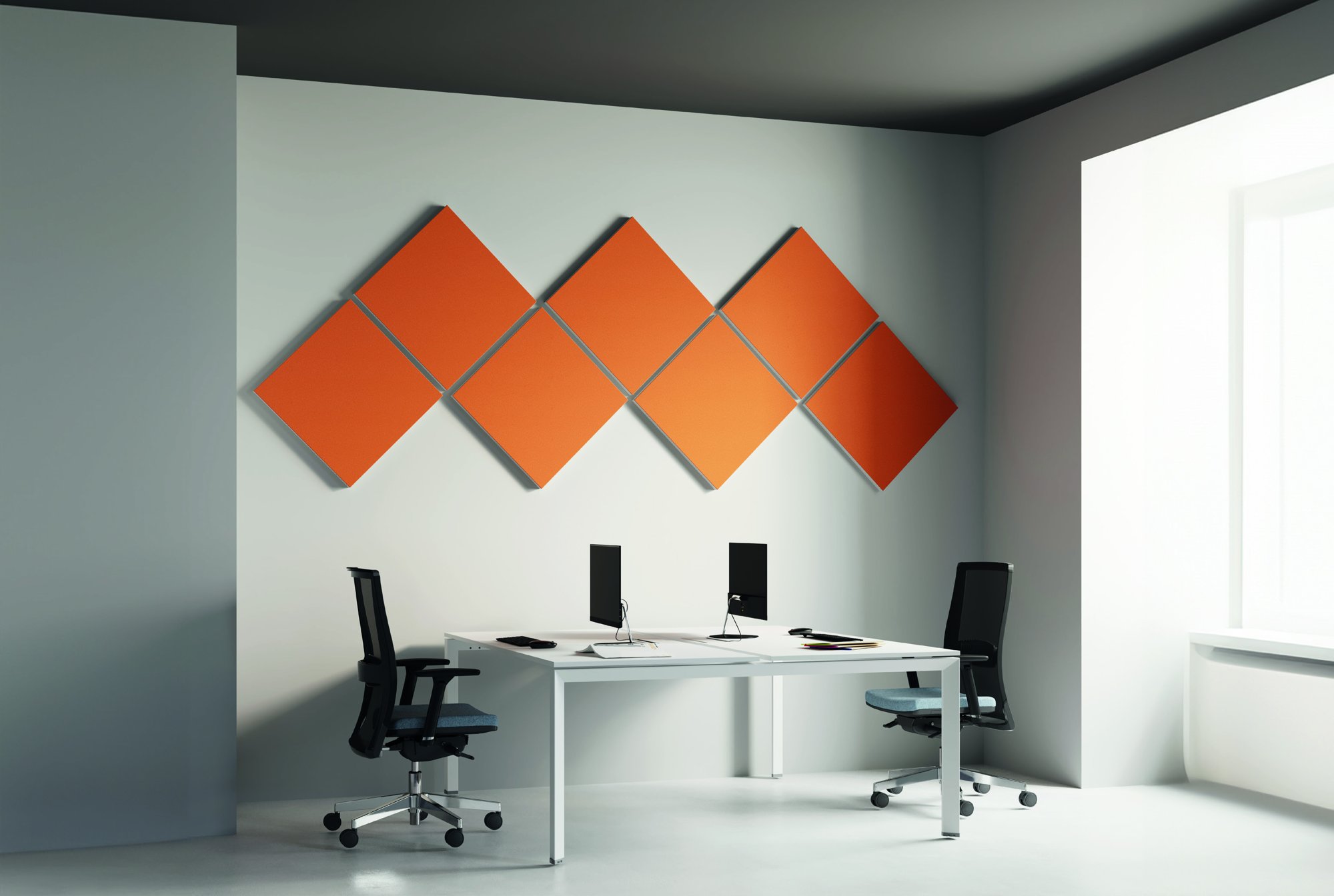

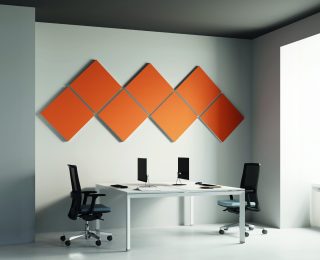

Panele kwadratowe

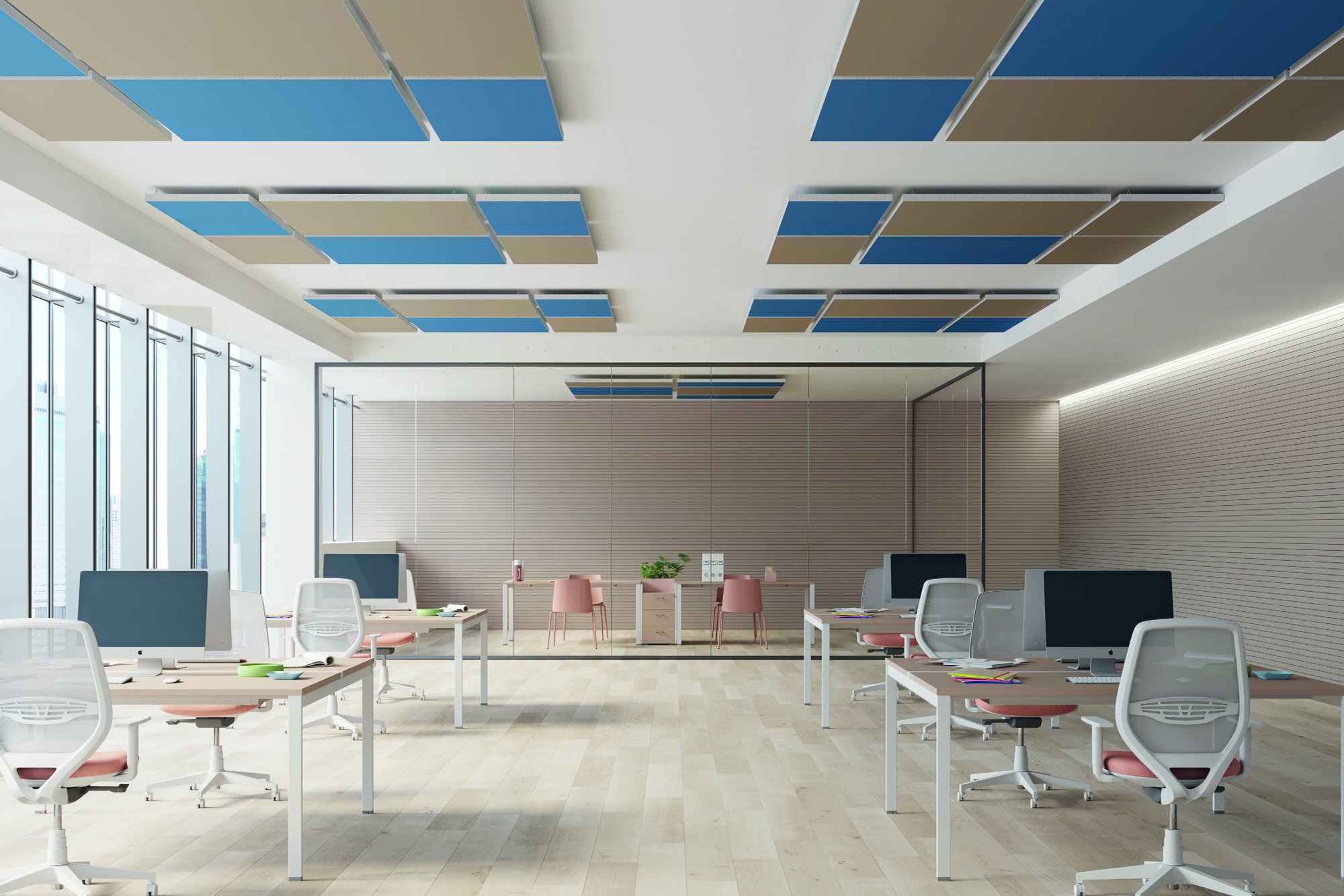

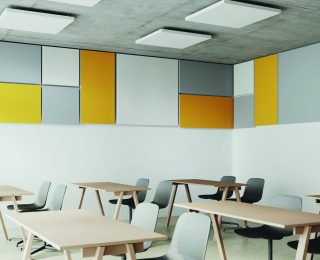

Panel 590 × 590 mm wchodzi w standardowy raster sufitu podwieszanego zamiast zwykłej płyty. Większe formaty można nakładać na siebie, tworząc efekt przestrzenny.
590 × 590 / 590 × 1180 / 1180 × 1180 mm · wersja z LED

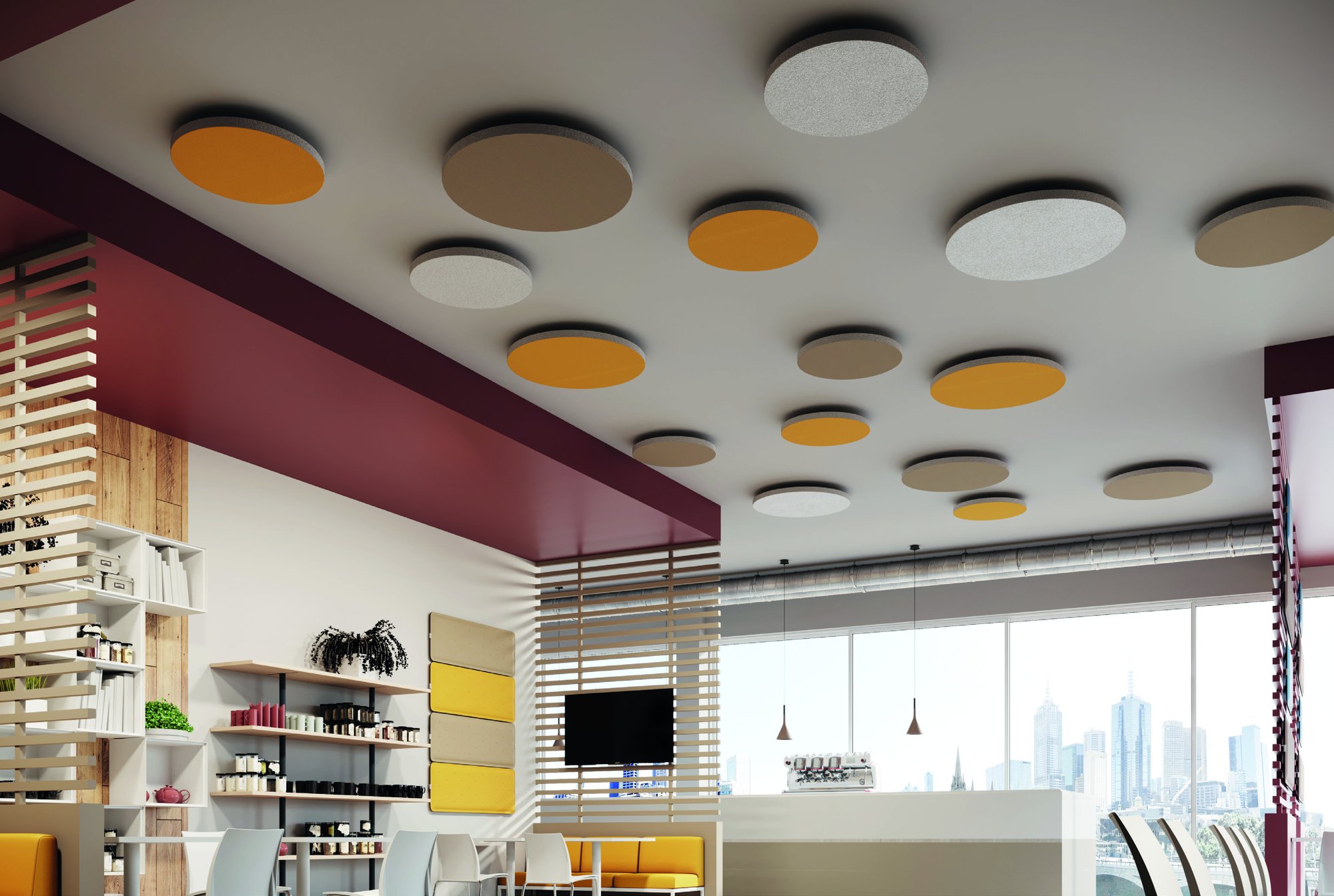

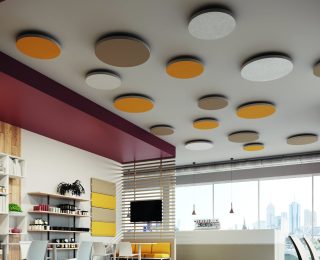

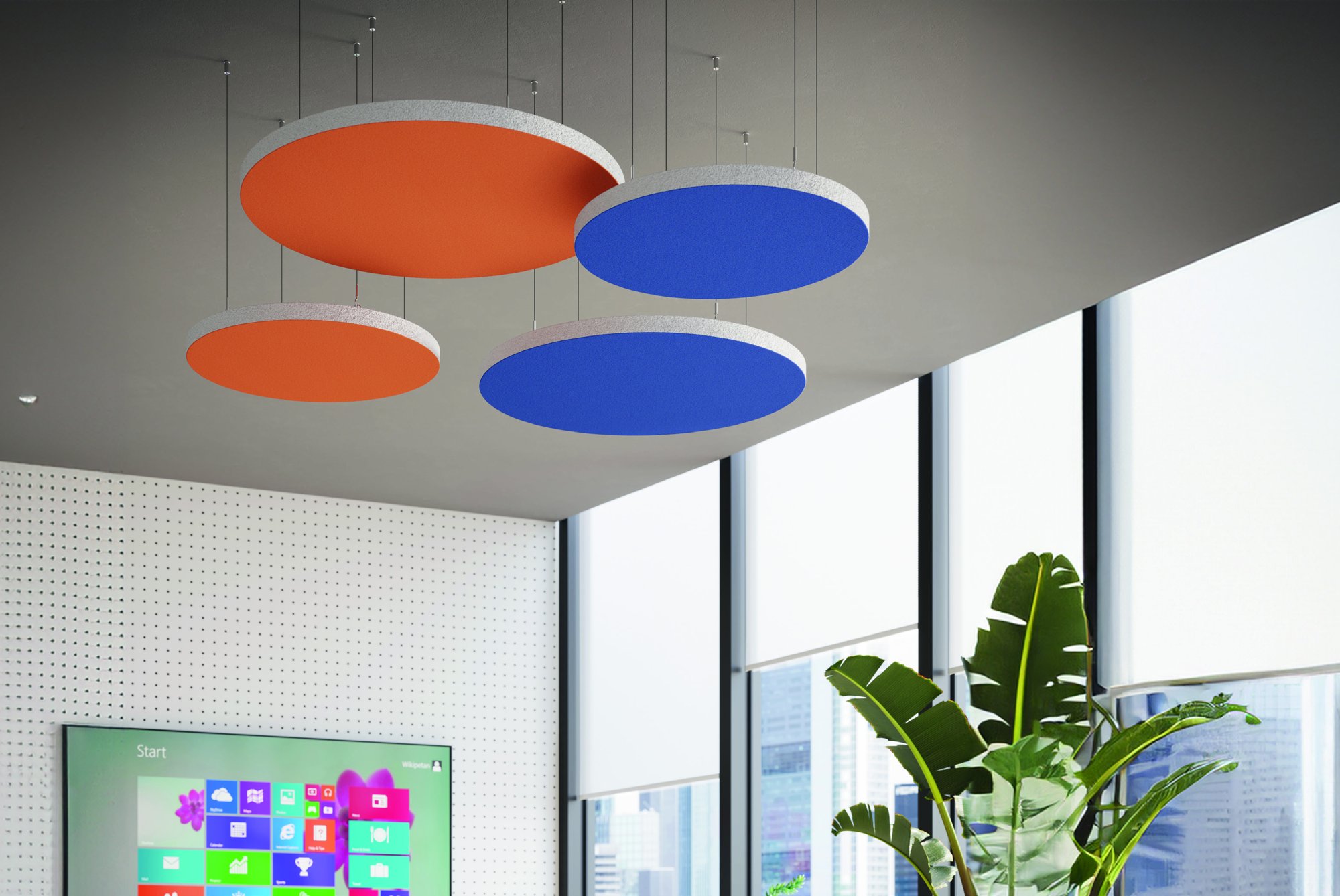

Panele okrągłe
Na ścianę albo pod sufit, pojedynczo lub nałożone na siebie. Wersje Ø 900 i Ø 1200 mm mogą mieć wbudowaną lampę LED.
Ø 600 / Ø 900 / Ø 1200 mm

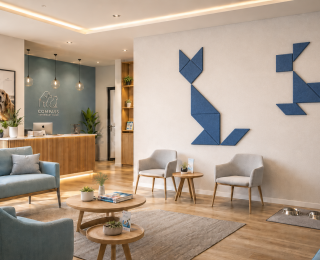

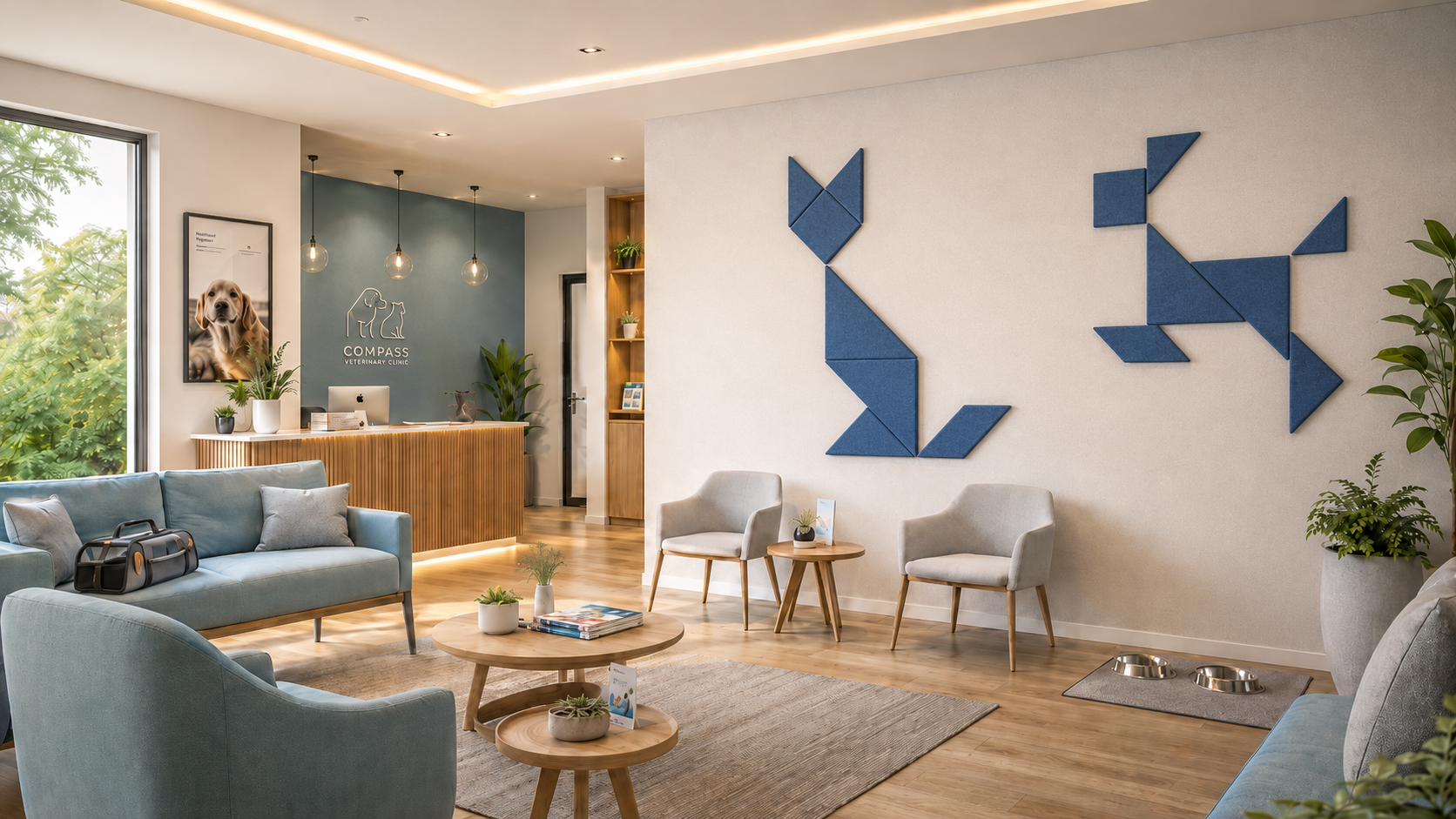

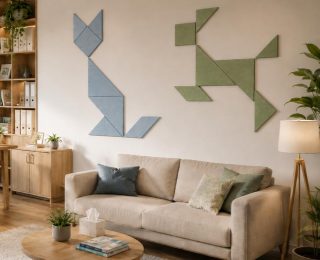

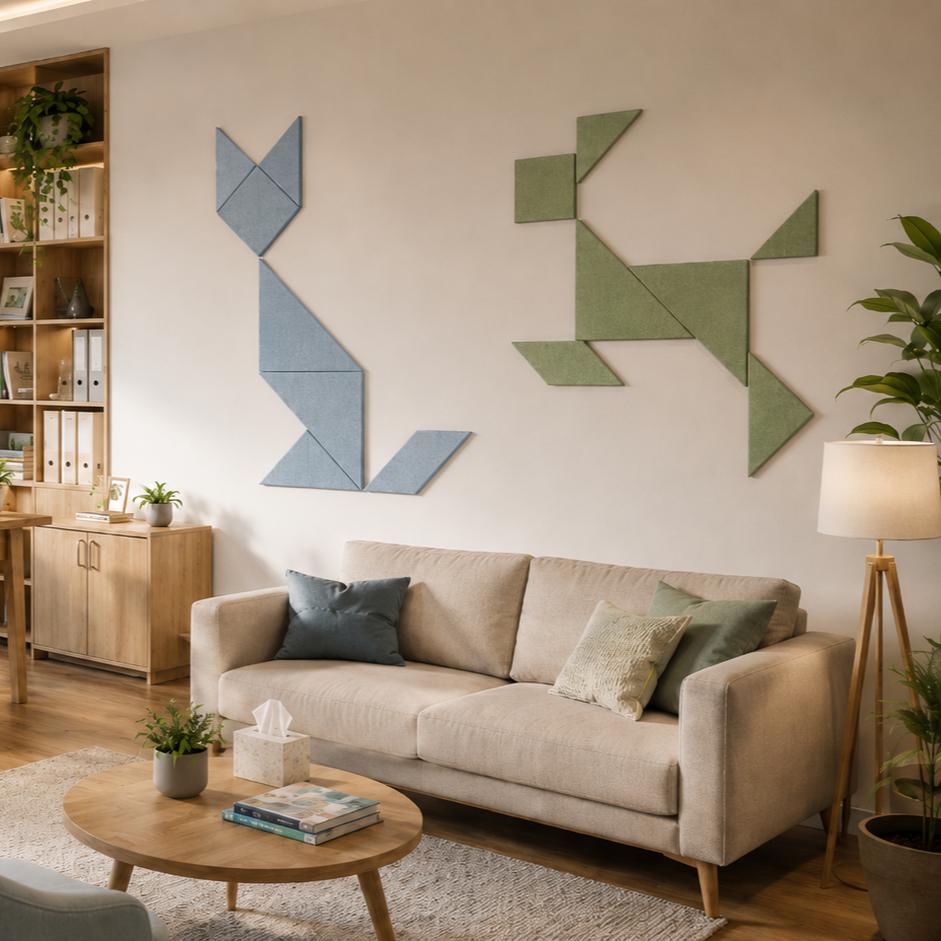

Panele Tangram
Siedem elementów jak w chińskiej układance — według producenta można z nich ułożyć około 6500 figur. Zaokrąglone rogi pozwalają stosować je w przestrzeniach dla dzieci.
zestaw 7 paneli, 0,81 m² · uchwyty stalowe w zestawie

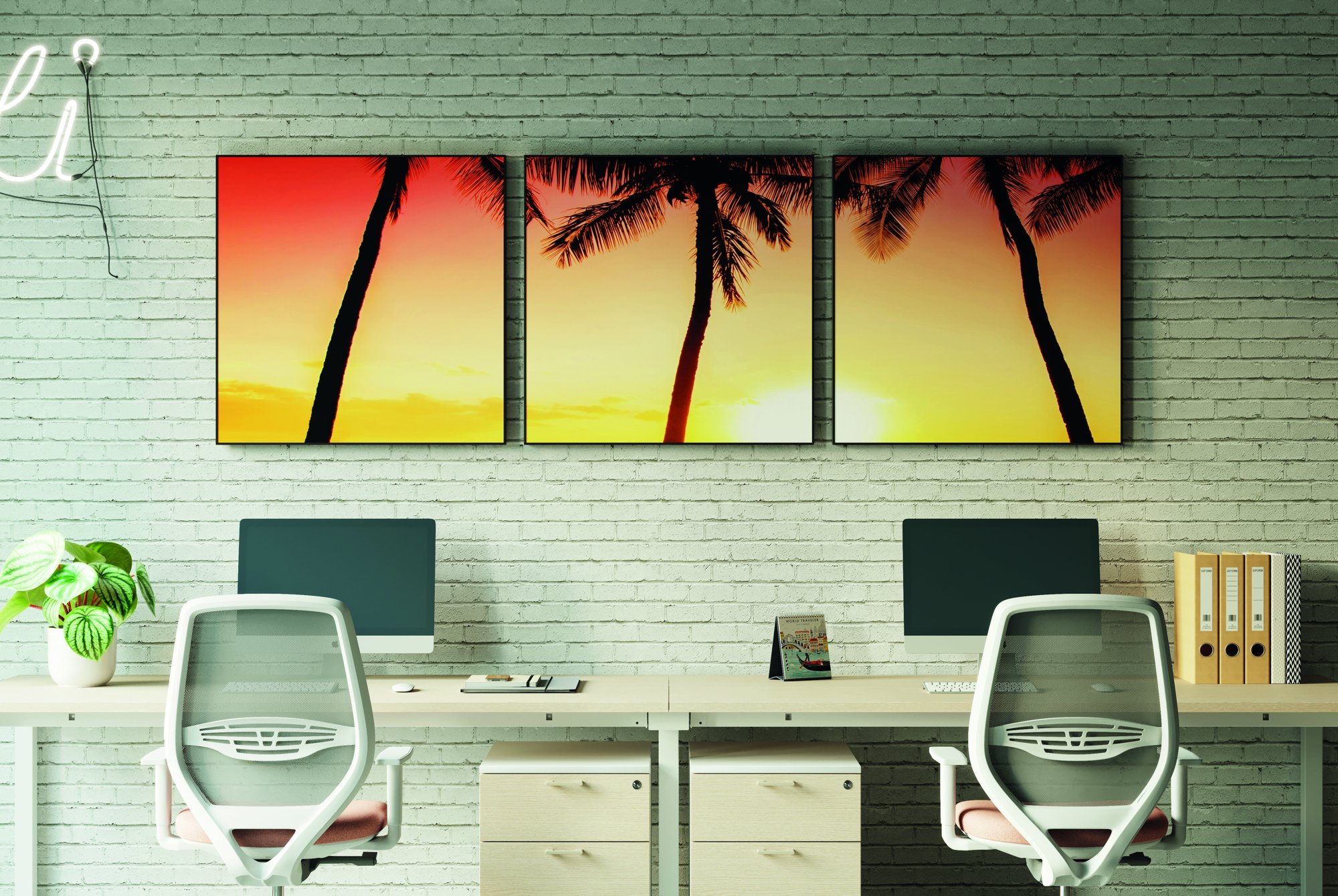

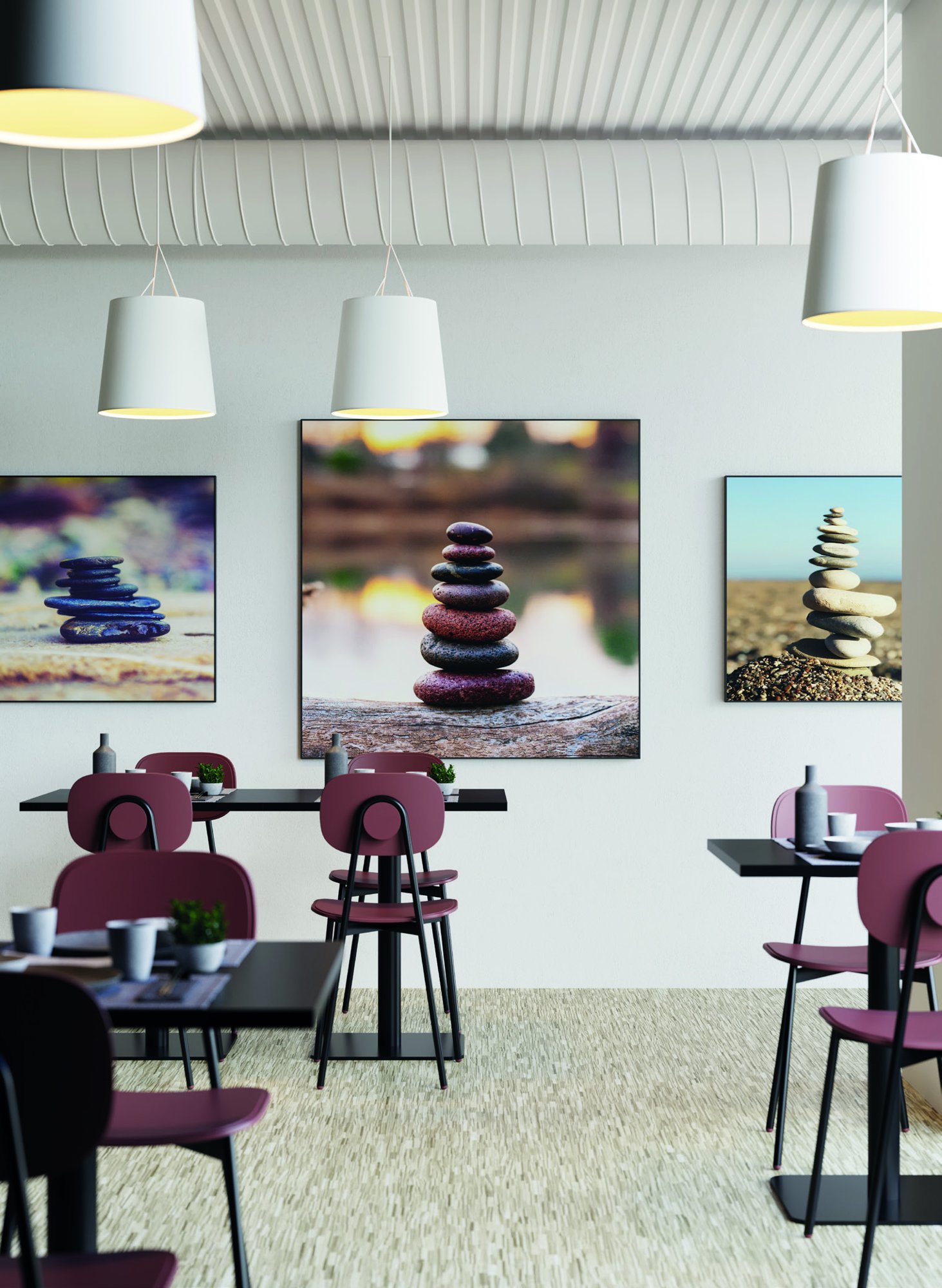

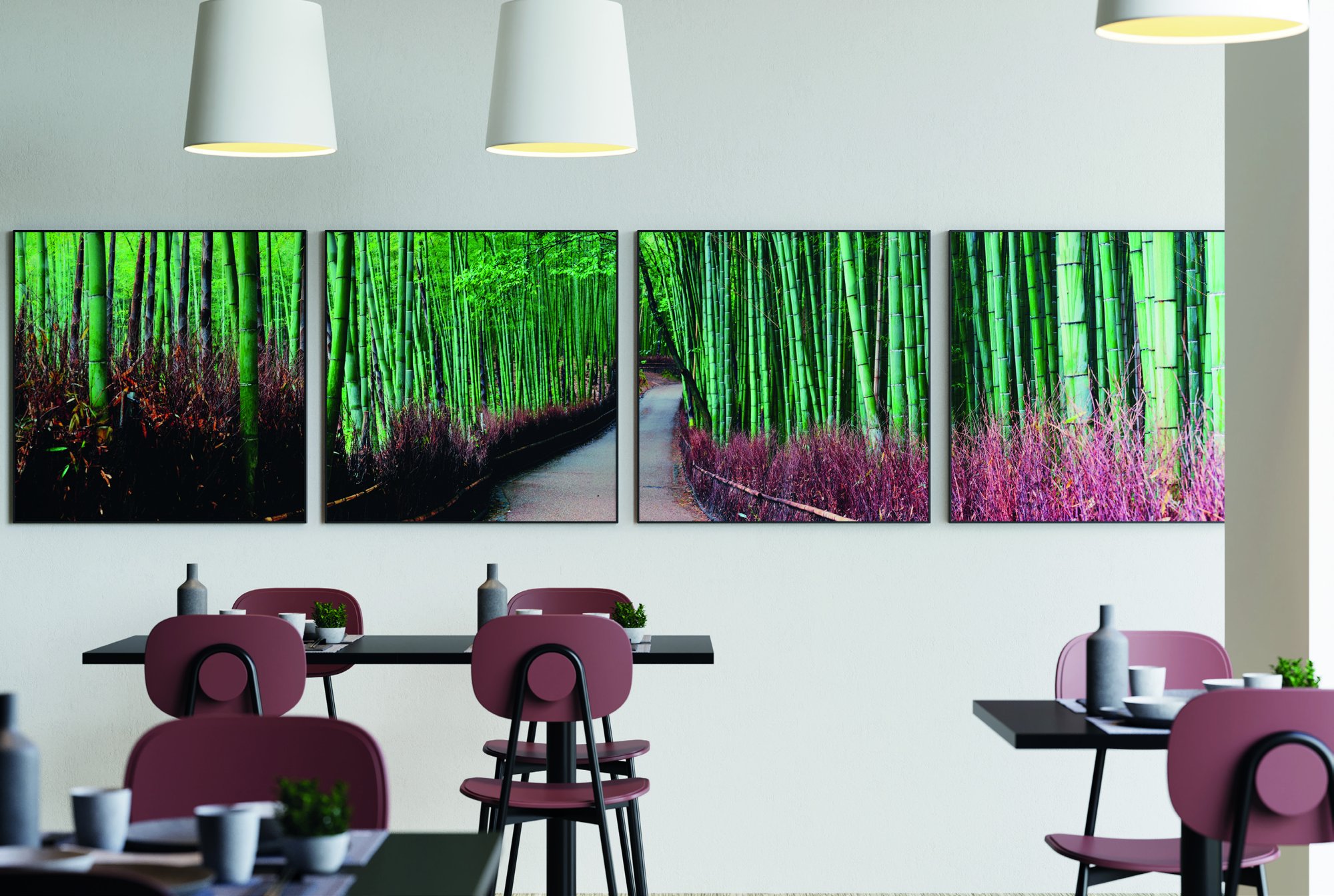

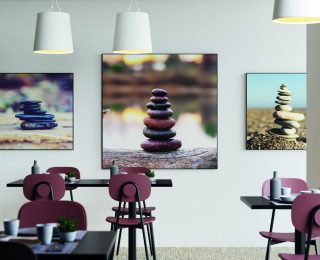

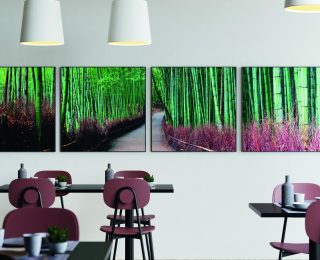

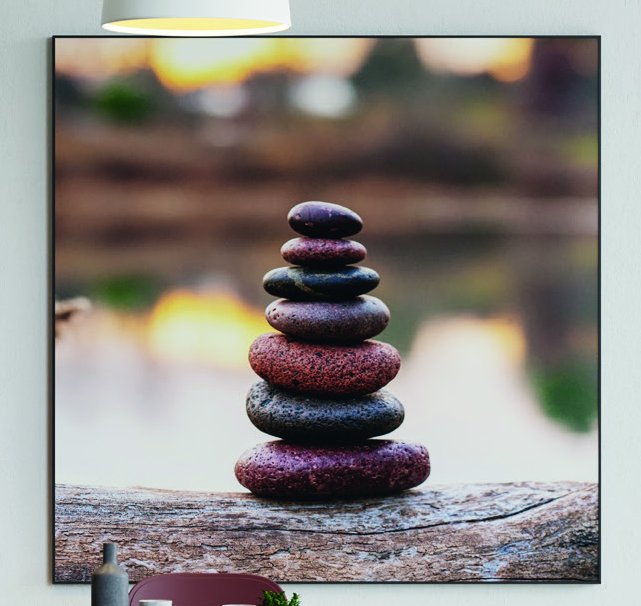

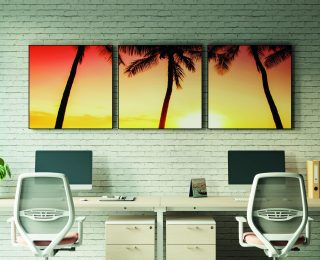

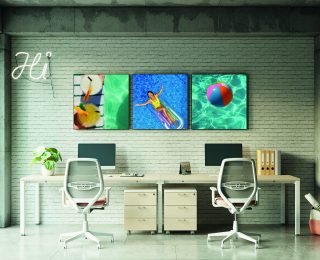

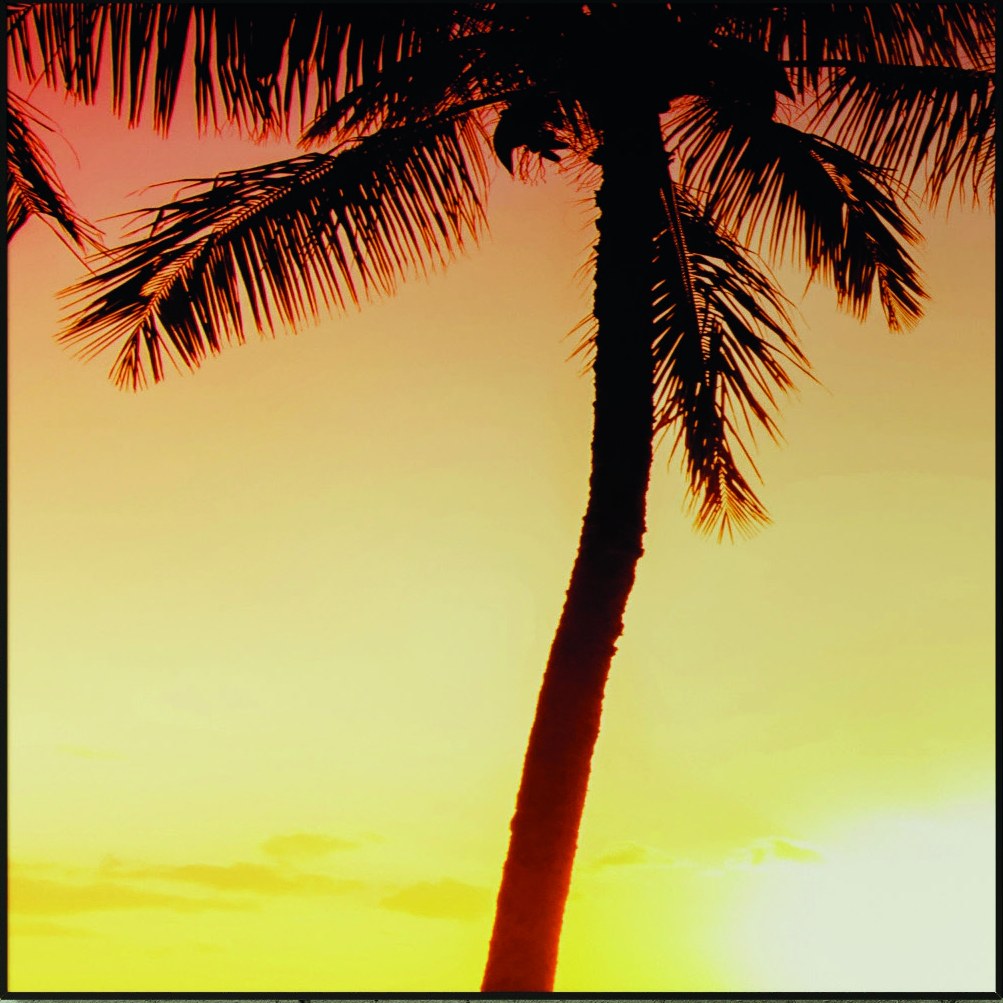

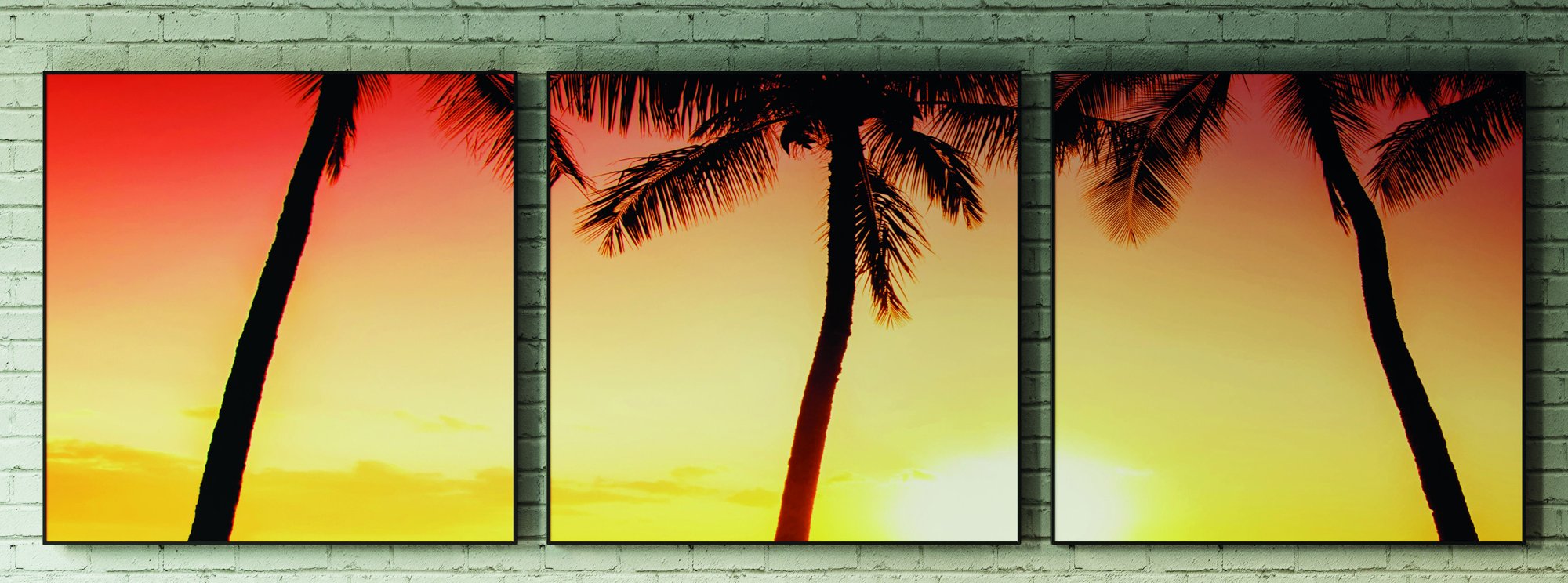

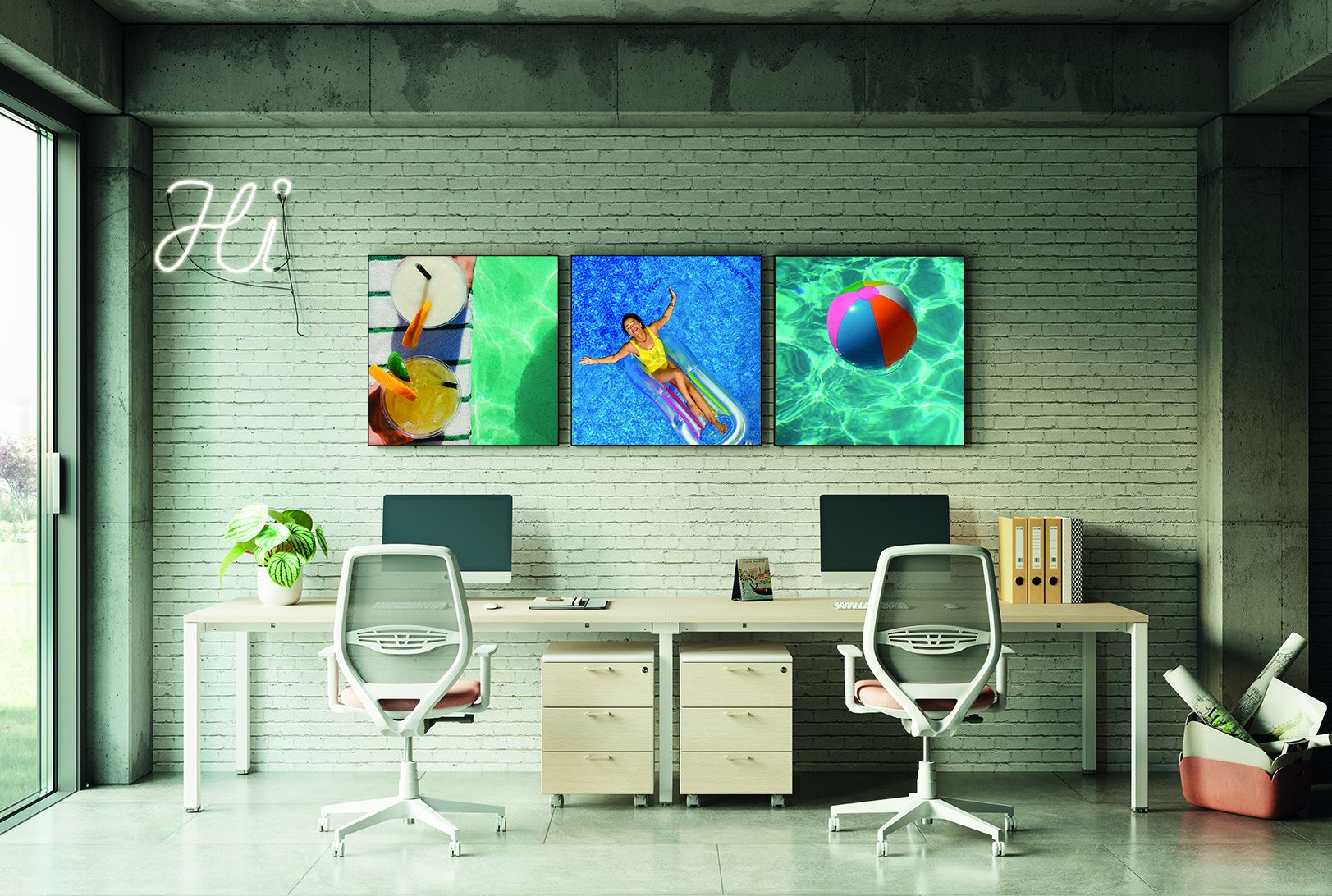

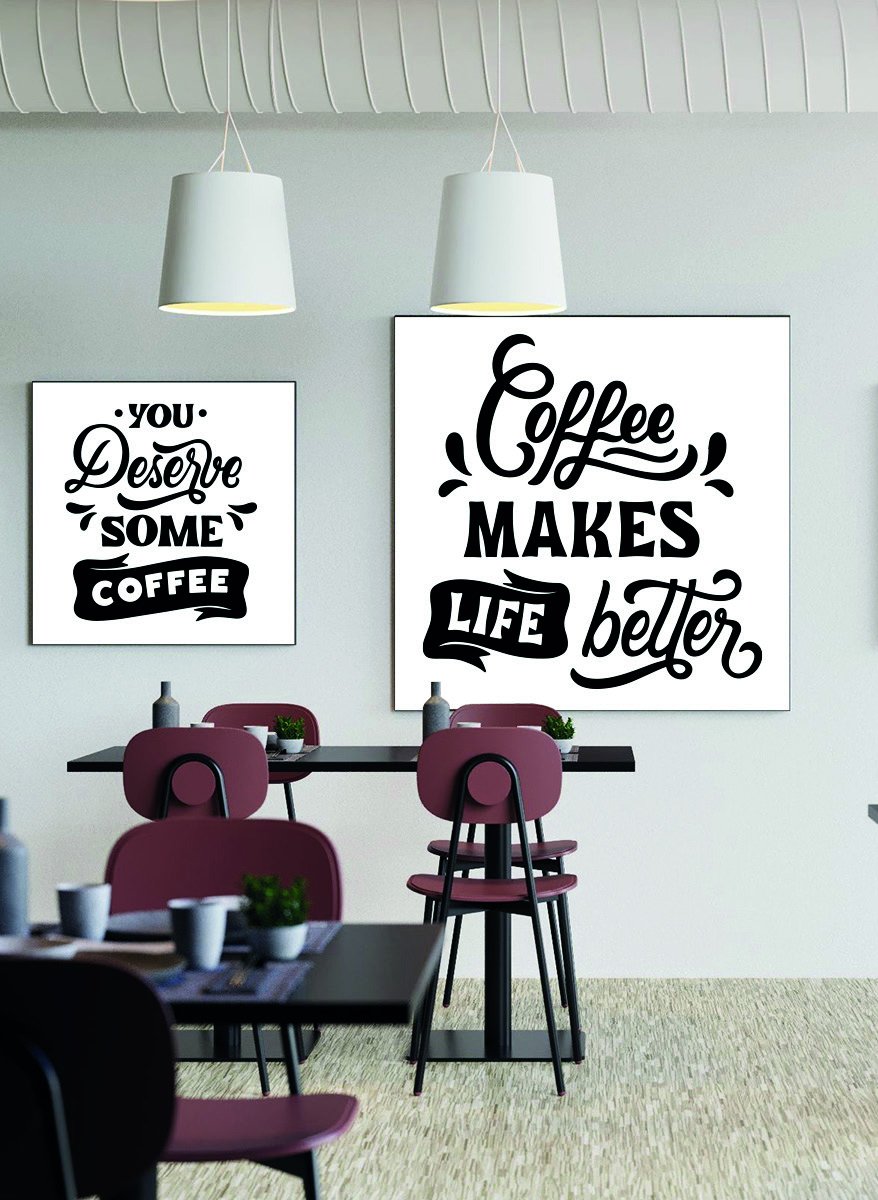

Panele z nadrukiem

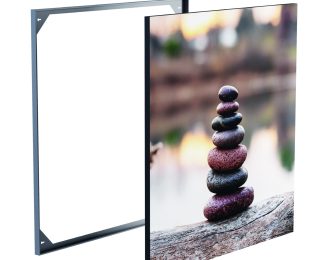

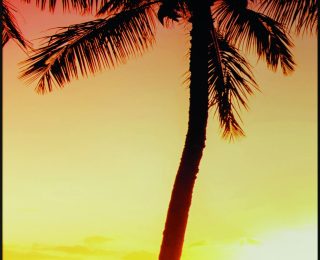

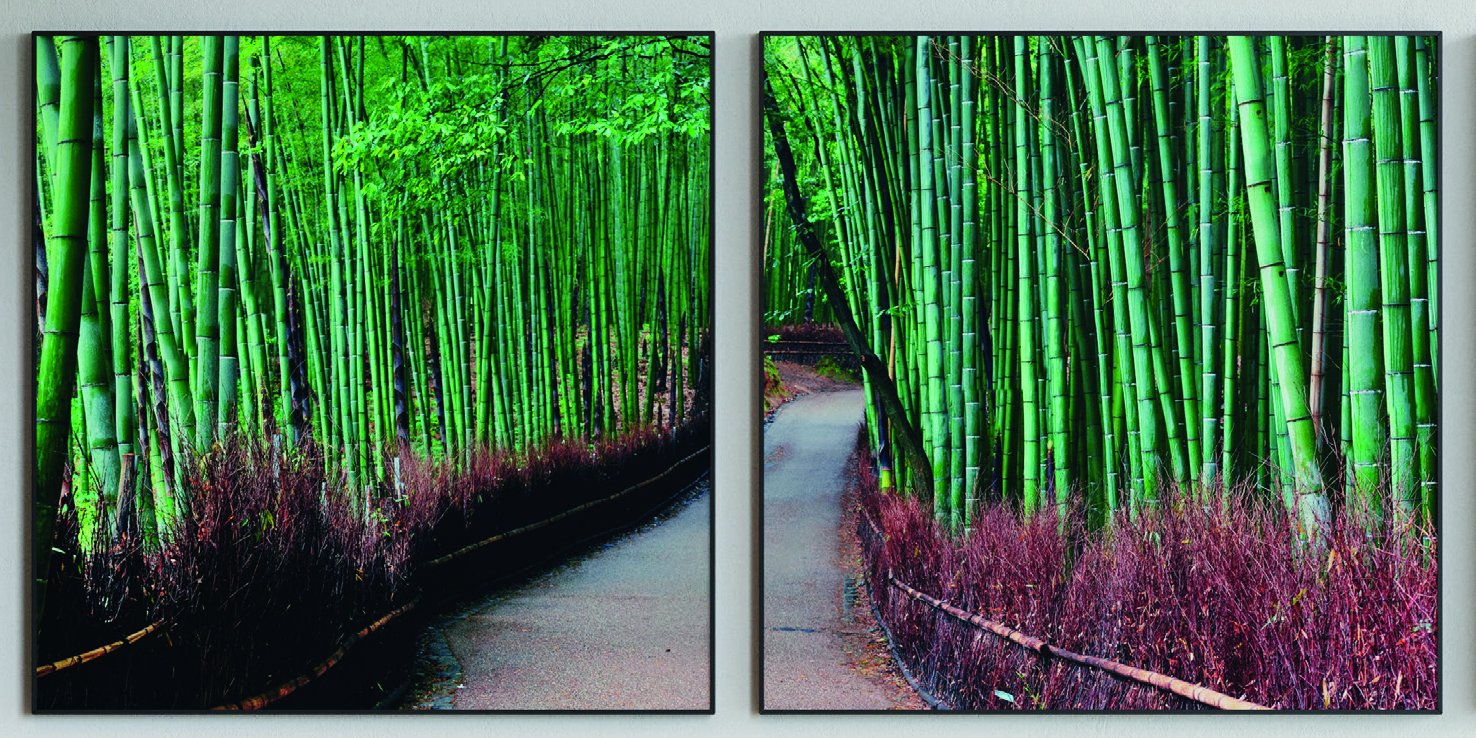

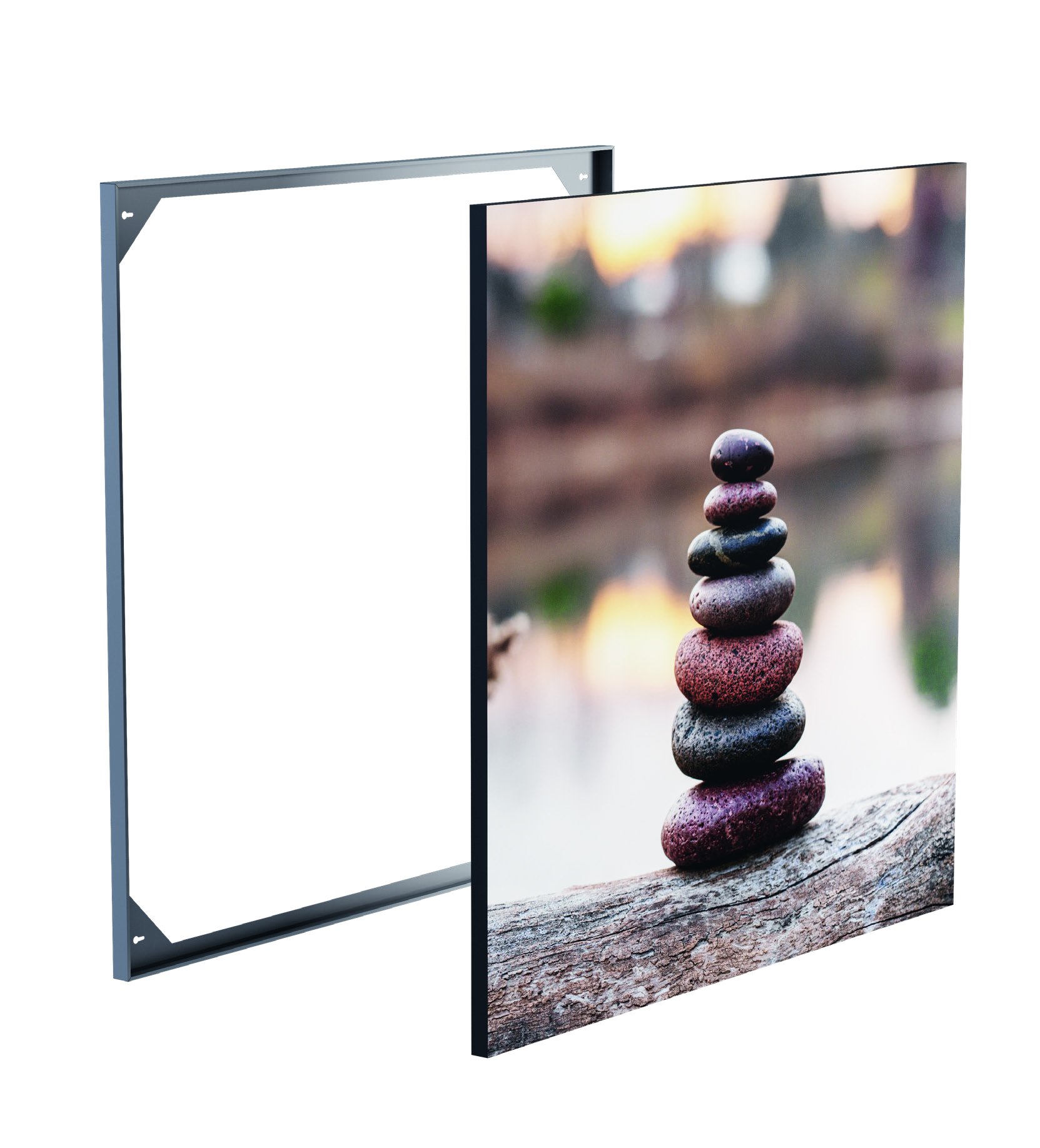

Dowolna grafika, zdjęcie albo logo nadrukowane na panelu w stalowej ramie w kolorze antracytu. Wystarczy plik w rozdzielczości 300 DPI.
800 × 800 / 1200 × 1200 mm

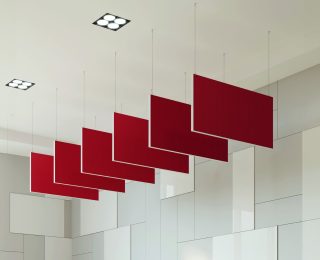

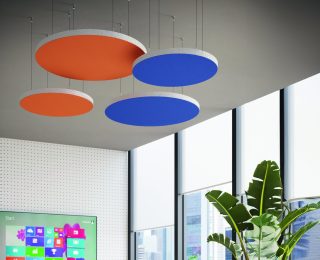

Panele ekonomiczne

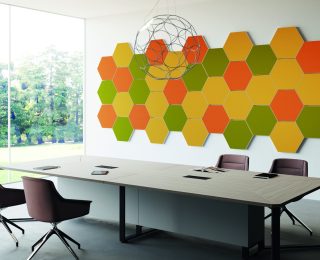

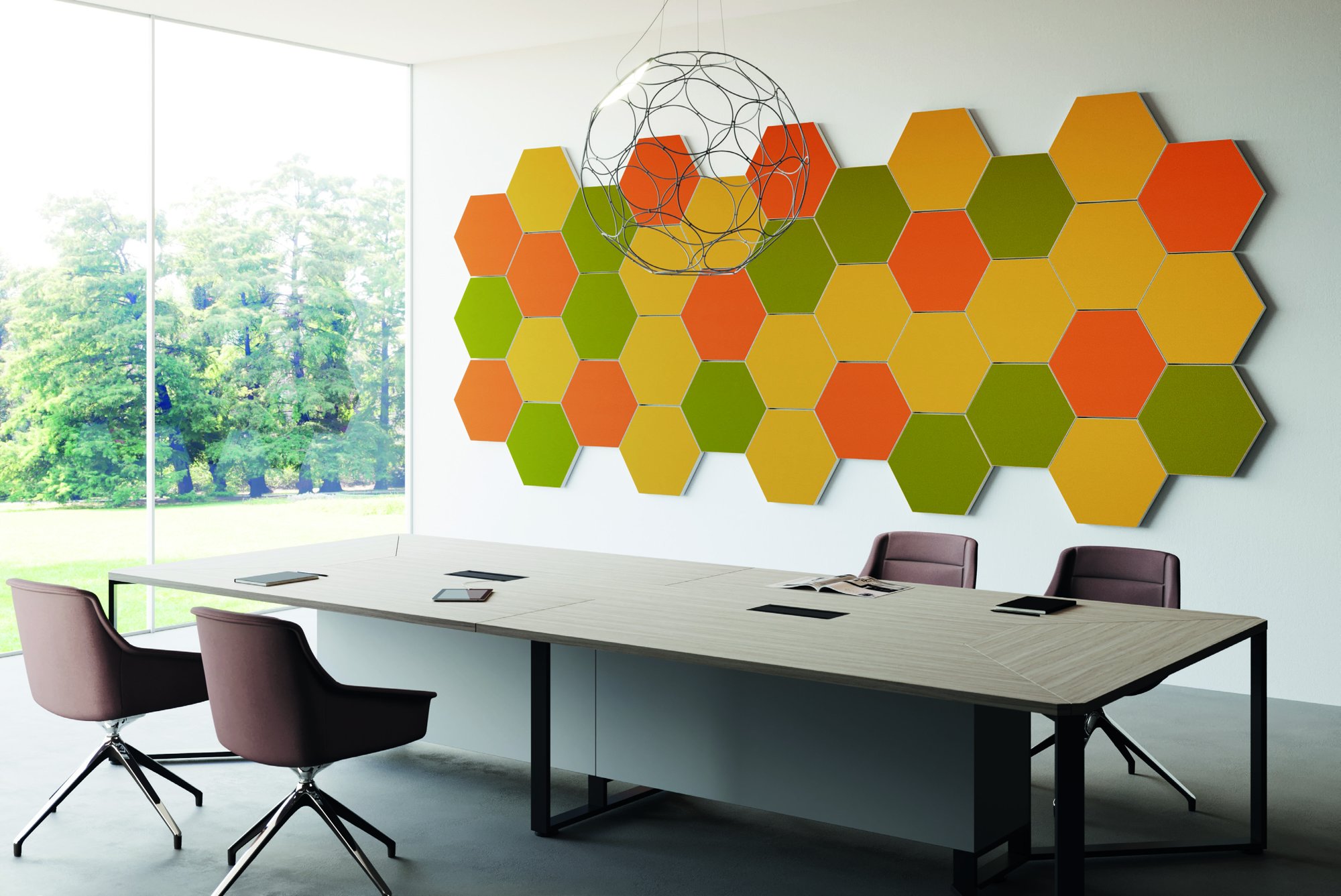

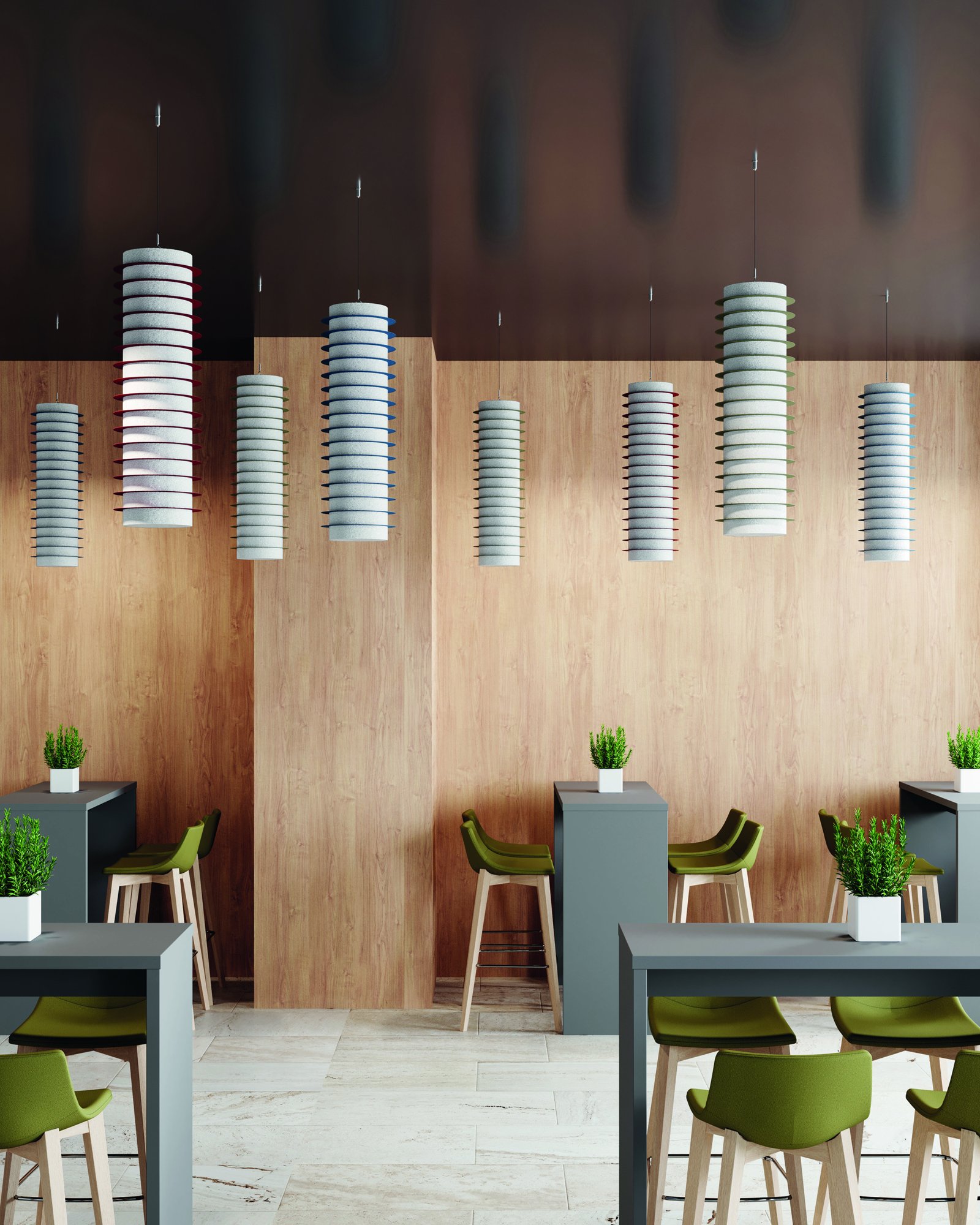

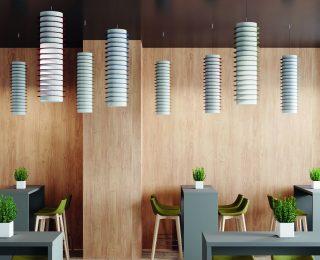

Włókno PET o grubości 40 mm, w kolorze białym albo obszyte tkaniną z jednej lub obu stron, także z nadrukiem. Okrągłe, kwadratowe, sześciokątne i prostokątne, do tego narożny pochłaniacz basów i wiszące walce Candy.
Ø 600 / Ø 800 · 600–1200 mm · 600 × 1200 mm
Panele dwustronne
Ten sam panel, który pracuje jako przegroda i ekran na biurko, sprawdza się na ścianie sali spotkań — tam, gdzie odbicia dźwięku utrudniają wideokonferencje.
28 rozmiarów · 400–1200 × 600–1800 mm
Panel Zen przebadało niezależne włoskie laboratorium akustyczne Z Lab. Pomiar odbył się w komorze pogłosowej według normy ISO 354, a wynik przeliczono według ISO 11654.
W zakresie mowy — od 500 do 2000 Hz — panel Zen pochłania od 90 do 100% dźwięku, który na niego trafia. Przy 1000 Hz, w środku pasma mowy, pochłania go w całości.
Wynik mówi, jaka część dźwięku padającego na panel zostaje w nim pochłonięta, a jaka odbija się z powrotem do pomieszczenia. 100% oznacza, że panel działa jak otwarte okno: nic nie wraca. 50% — że połowa dźwięku się odbija.
Co z tego wynika: panel Zen niemal w całości pochłania dźwięki, które w biurze przeszkadzają najbardziej — rozmowy, telefony, stukanie klawiatur. Słabiej radzi sobie z niskim buczeniem wentylacji czy ruchu ulicznego; to typowe dla paneli tej grubości. Ile paneli potrzeba w konkretnym pomieszczeniu, możesz oszacować w naszym kalkulatorze pogłosu.
Wyniki dotyczą próbki panelu Zen badanej przez laboratorium. Producent nie publikuje osobnych pomiarów dla paneli jednostronnych Square, Sphere, Tangram, Creo i Zen Go!.
Źródło: Z Lab Srl (Cerea, Włochy), raport z badania próbki „ZEN”: pomiar współczynnika pochłaniania dźwięku w komorze pogłosowej według ISO 354:2003, praktyczny współczynnik pochłaniania αp według ISO 11654:1998. Klasa reakcji na ogień B-s2,d0 według EN 13501-1:2009 — dane producenta Steelbox.

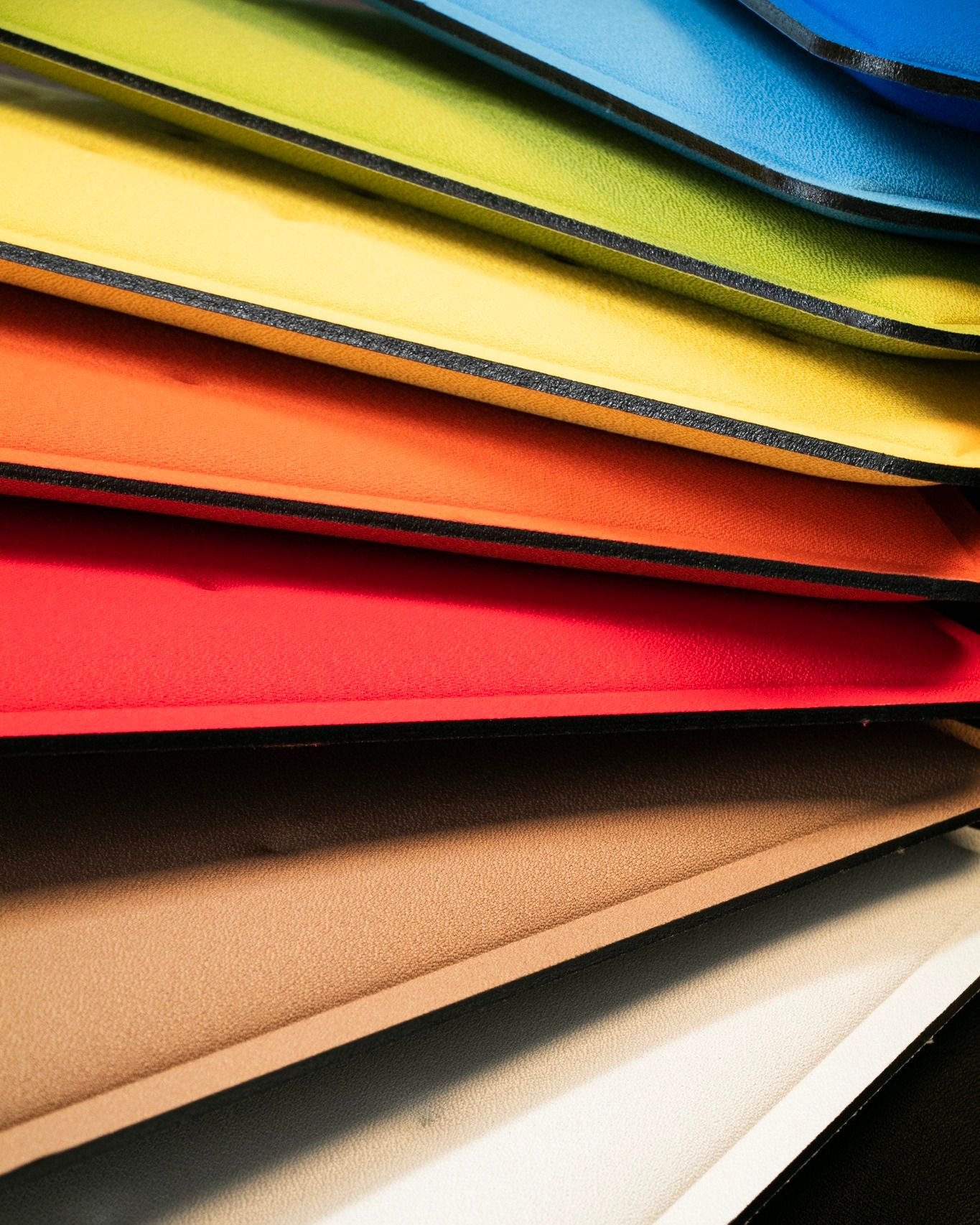

Panele obszyte są tkaniną Trevira CS ze 100% poliestru, trudnopalną z natury włókna. Tkanina wytrzymuje 80 000 cykli w teście ścieralności Martindale’a. Wystarczy regularnie odkurzać ją bez szczotkowania.
W standardzie jest 10 kolorów: czarny, perłowoszary, orzechowy, limonkowy, niebieski, błękitny, kość słoniowa, czerwony, pomarańczowy i żółty. Na zamówienie dostępna jest rozszerzona paleta. Elementy metalowe — podstawy, uchwyty, zaciski — są malowane proszkowo na biało (RAL 9003), szaro (RAL 7035) albo w kolorze antracytu (RAL 7016); inne kolory RAL na zapytanie.
| Wysokość | Szerokości (mm) | Forma |
|---|---|---|
| 400 mm | 600, 800, 1000, 1200, 1400, 1600, 1800 | pojedyncza |
| 600 mm | 600, 800, 1000, 1200, 1400, 1600, 1800 | pojedyncza |
| 800 mm | 600, 800, 1000, 1200, 1400, 1600, 1800 | podwójna |
| 1200 mm | 600, 800, 1000, 1200, 1400, 1600, 1800 | potrójna |
Panele można ustawiać pionowo i poziomo, więc ten sam wymiar służy na przykład jako ekran 600 × 1600 mm na biurko albo jako wąska kolumna przy ścianie. Waga waha się od około 1 kg dla panelu 400 × 600 mm do 7,5 kg dla panelu 1200 × 1600 mm.

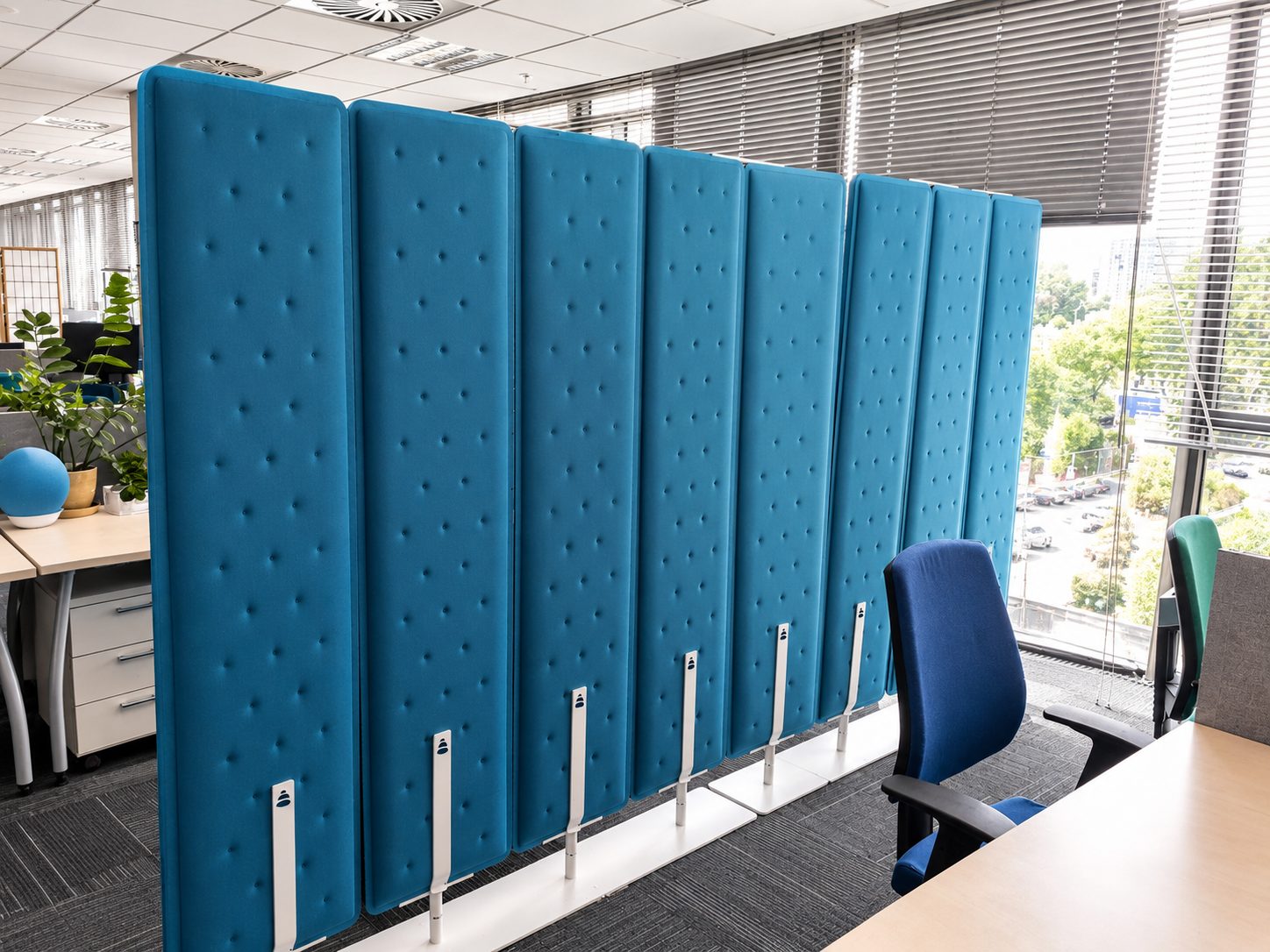

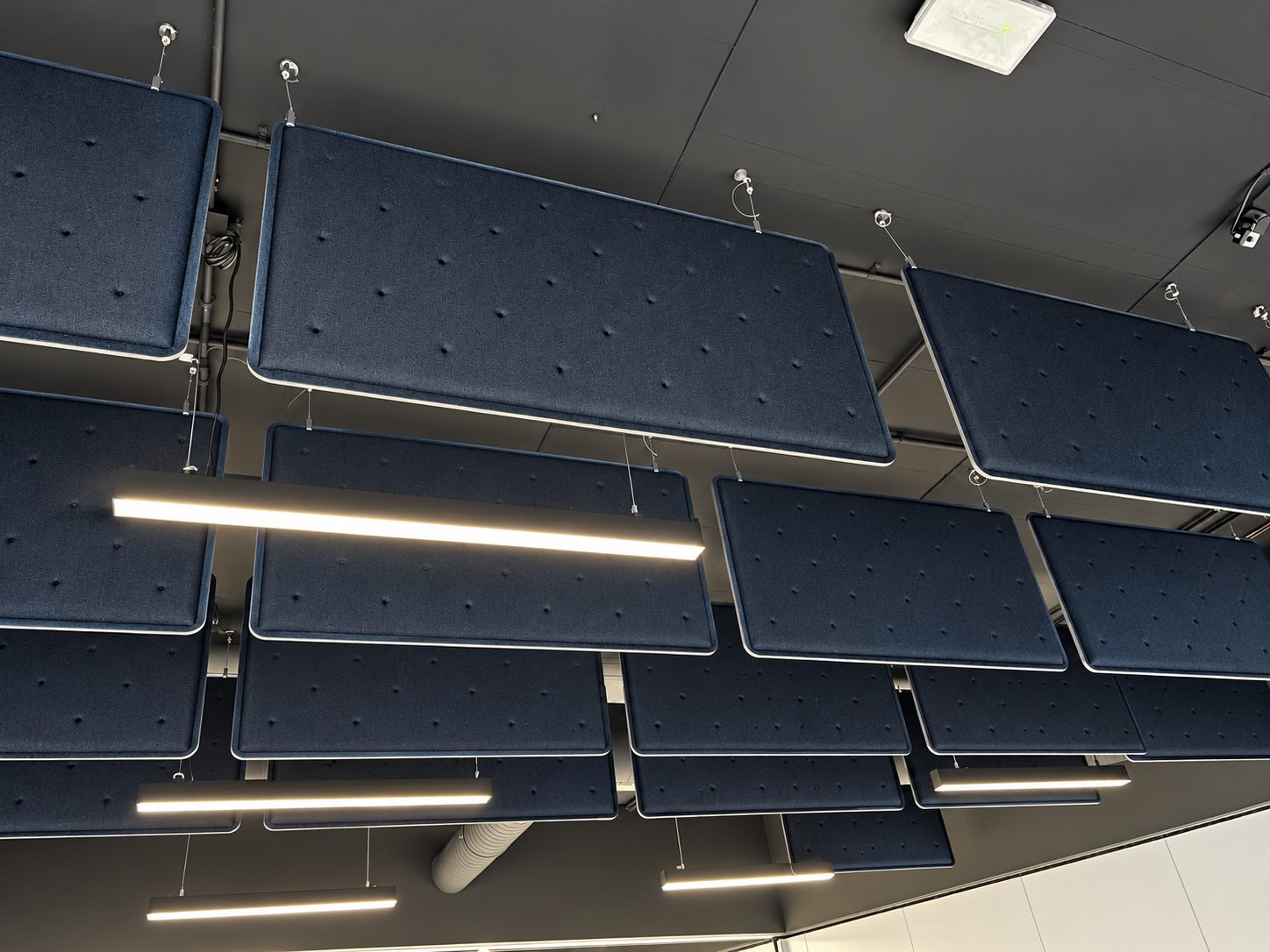

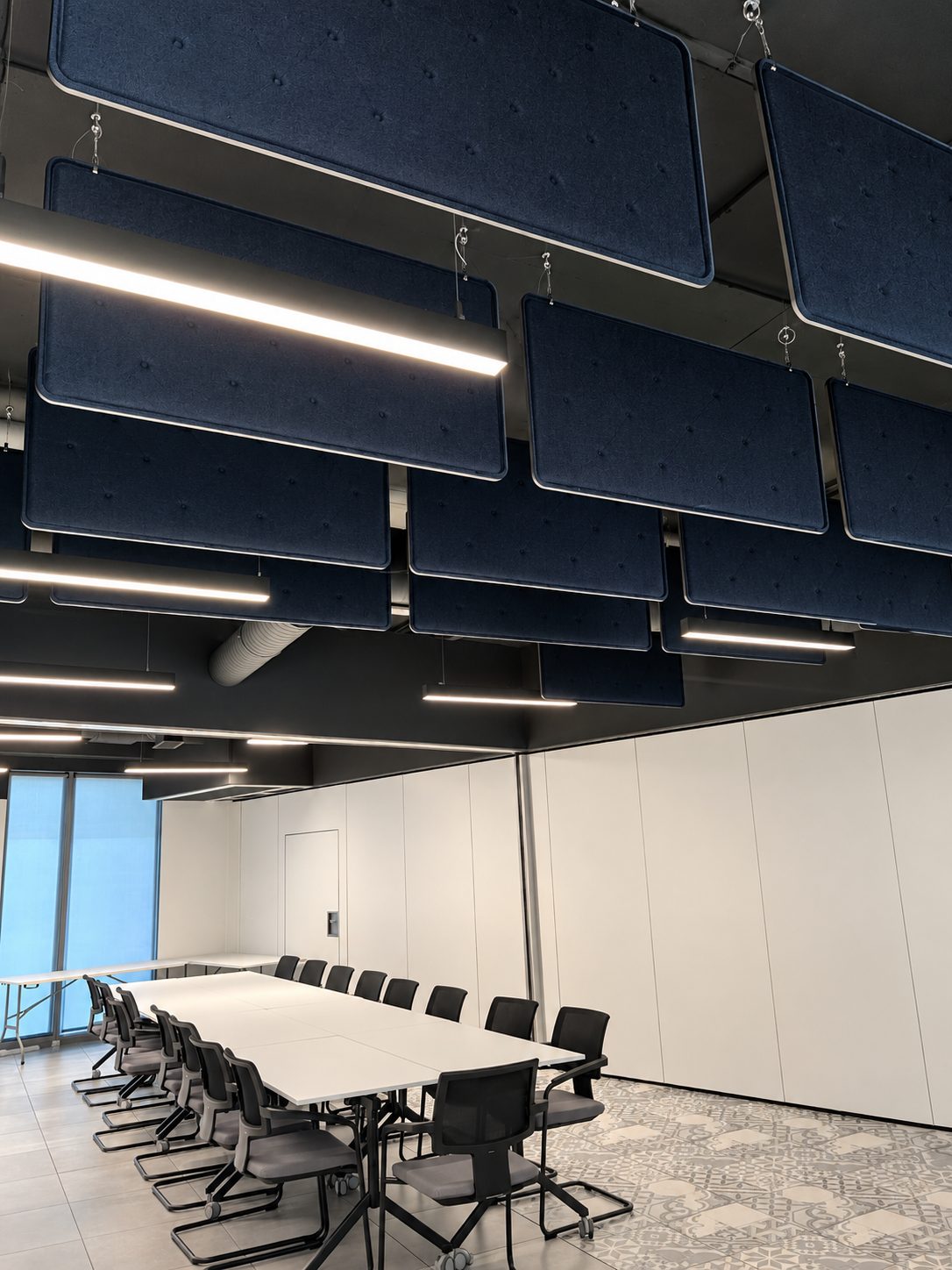

Dwa projekty z Warszawy. W pierwszym panele Zen SoundShaper® zawisły poziomo na kilku wysokościach pod ciemnym, otwartym stropem — razem z liniowymi lampami tworzą sufit, który wycisza salę, a nie zasłania instalacji. W drugim ciąg wolnostojących przegród oddziela stanowiska pracy w open space; panele stoją na stalowych podstawach i nie wymagały żadnego montażu w podłodze ani w ścianach.
Panel SoundShaper® ma budowę warstwową: dwie maty z włókna poliestrowego po 30 mm i niepalny wkład o strukturze plastra miodu, który zajmuje do połowy powierzchni. Wypełnione powietrzem komórki pomagają wygaszać dźwięk. Całość jest obszyta tkaniną Trevira CS, a rozwiązanie jest opatentowane przez producenta, firmę Steelbox.
W badaniu laboratorium Z Lab według ISO 354 panel Zen pochłania 95% dźwięku przy 500 Hz, 100% przy 1000 Hz i 90% przy 2000 Hz, czyli w zakresie mowy. Przy niskich dźwiękach wynik jest niższy: 55% przy 250 Hz i 15% przy 125 Hz.
Tak. Ten sam dwustronny panel SoundShaper® pasuje do podstaw wolnostojących, uchwytów biurkowych, uchwytów ściennych i zawieszeń sufitowych. Zmiana zastosowania wymaga tylko innego uchwytu, a nie nowego panelu.
Panele SoundShaper® mają klasę reakcji na ogień B-s2,d0 według EN 13501-1. Tkanina Trevira CS jest trudnopalna z natury włókna, a nie dzięki dodatkowej impregnacji.

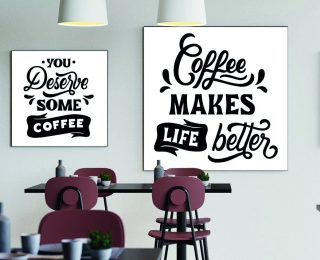

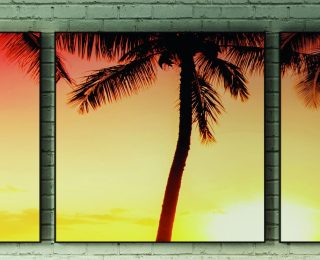

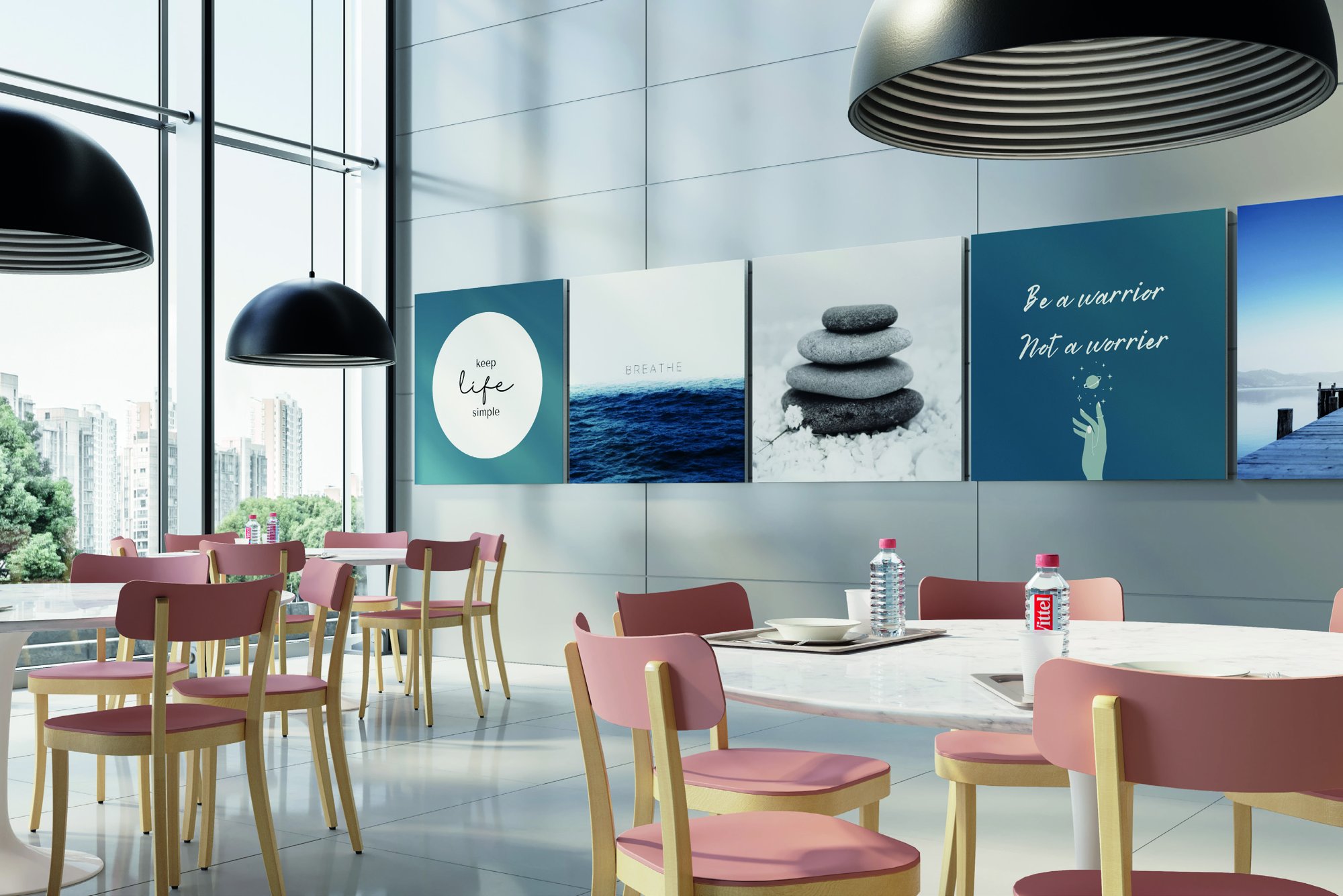

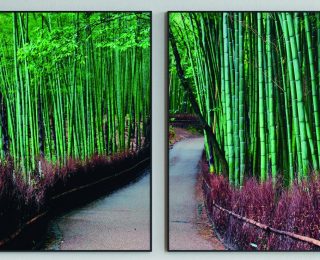

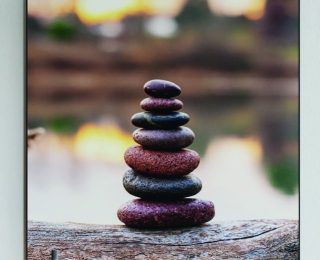

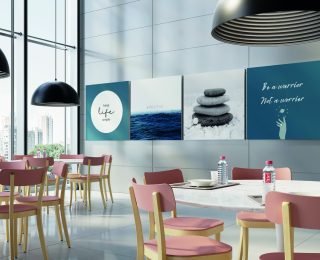

Tak. Panele Zen Creo (800 × 800 i 1200 × 1200 mm, w stalowej ramie) oraz Zen Go! Photo mają nadruk dowolnej grafiki. Wystarczy plik PDF, JPG lub PNG w rozdzielczości 300 DPI, do którego masz prawa autorskie.
Zen sprawdza się tam, gdzie jedno biuro potrzebuje kilku rozwiązań naraz: ekranów na biurkach, ścianek między zespołami i paneli w salach spotkań. Jeśli szukasz innego charakteru przegrody, zobacz wolnostojące ścianki Quiet albo kolekcję Cell z włókniny rPET. Całą ofertę znajdziesz w kategorii akustyka w biurze.
